Бетонные лотки Optima DN400

/
/
/
/
/

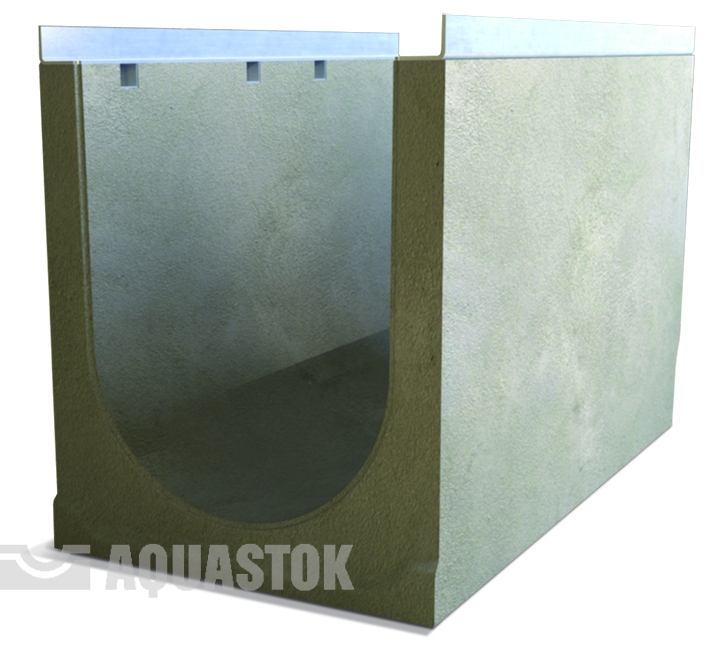

Лотки водоотводные бетонные (ЛВБ) OPTIMA DN400

Оставить заявку

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38

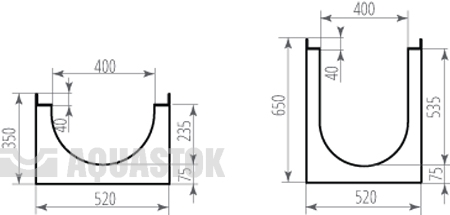

Чертежи Лотки водоотводные бетонные (ЛВБ) OPTIMA DN400
Документация

Бесплатно проектируем водоотвод от
1 000 м2

Классы нагрузки

  • Class A15 (15кН/1,5т)

    Пешеходные зоны дач, коттеджей, дворов, велосипедные дорожки и т.п.

    A15

  • Class B125 (125кН/12,5т)

    Гаражи для легкового транспорта, скверы, парки и т.п.

    B125

  • Class C250 (250кН/25т)

    Дороги с малой интенсивностью движения, парковки для легкового транспорта и т.п.

    C250

  • Class D400 (400кН/40т)

    Обочины дорог с высокой интенсивностью движения, АЗС, стоянки и гаражи, промышленные зоны и т.п.

    D400

  • Class E600 (600кН/60т)

    Зоны высокой нагрузки промышленных предприятий, железных дорог, логистических центров, автомагистралей и т.п.

    E600

  • Class F900 (900кН/90т)

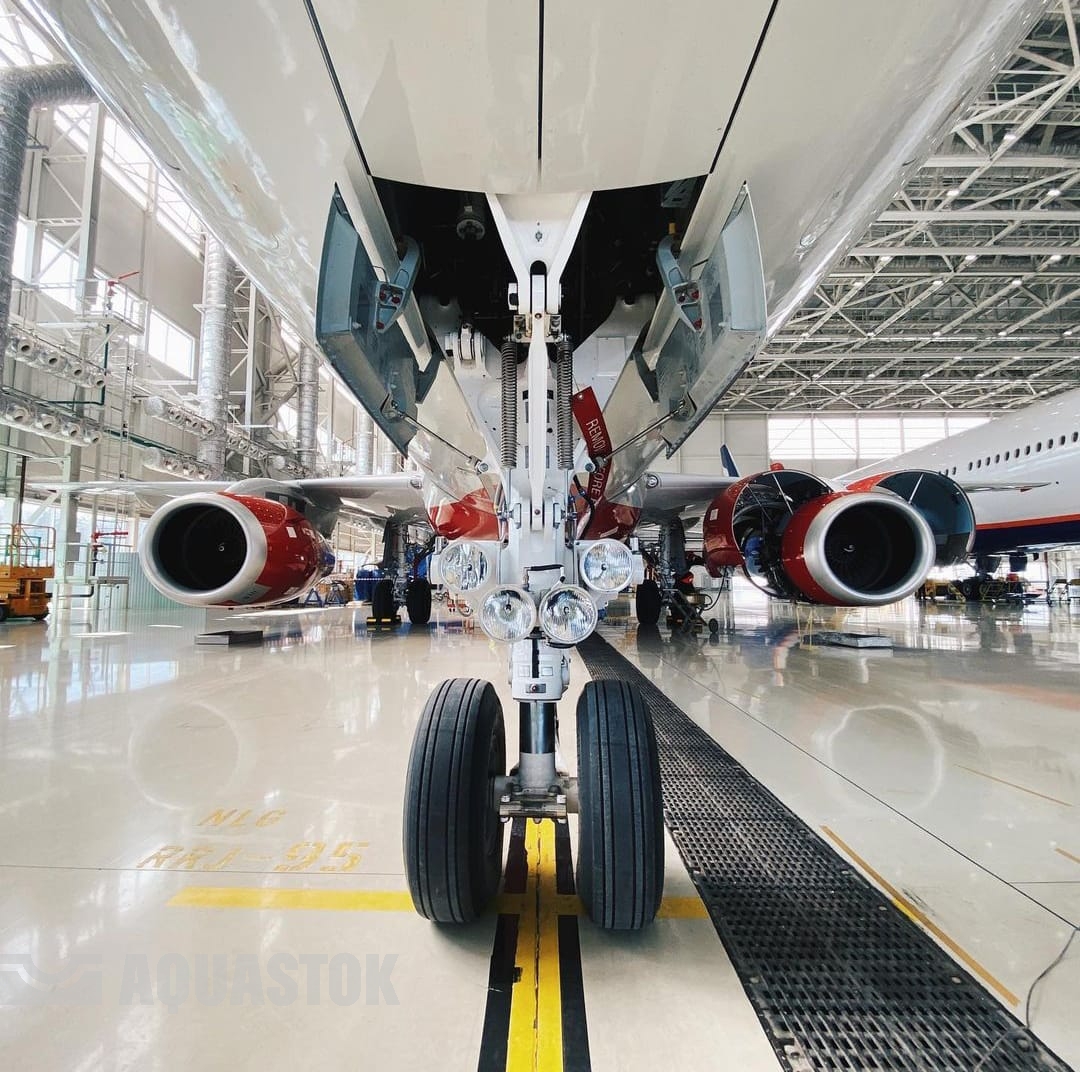

    Зоны особо высокой нагрузки. Грузовые терминалы: порты, причалы, аэропорты и т.п.

    F900

Характеристики:

Борта лотка усилены стальной оцинкованной планкой толщиной 4 мм. Паз на стыке лотков для герметизации. Длина лотка - 1000 мм.

Комплектация:

2 решетки или крышки на лоток, фиксация каждой осуществляется 4 болтами. Сменный резьбовой блок в лотке.

Модификации и характеристики

Без уклона

Наименование Ширина, мм Высота вход/выход, мм Гидравлическая высота Вес, кг Класс нагрузки Артикул
ЛВБ Optima 400 №0/1 520 350/350 235 211,6 A15-F900 2240250
ЛВБ Optima 400 №0/2 520 400/400 285 220,4 A15-F900 2240260
ЛВБ Optima 400 №0/0 520 450/450 335 229,3 A15-F900 2240200
ЛВБ Optima 400 №5/0 520 475/475 360 238,1 A15-F900 2240205
ЛВБ Optima 400 №10/0 520 500/500 385 246,9 A15-F900 2240210
ЛВБ Optima 400 №15/0 520 525/525 410 255,8 A15-F900 2240215
ЛВБ Optima 400 №20/0 520 550/550 435 264,6 A15-F900 2240220
ЛВБ Optima 400 №20/1 520 600/600 485 282,3 A15-F900 2240230
ЛВБ Optima 400 №20/2 520 650/650 535 300,0 A15-F900 2240240

С уклоном 0,5%

Наименование Ширина, мм Высота вход/выход, мм Гидравлическая высота Вес, кг Класс нагрузки Артикул
ЛВБ Optima 400 №1 520 450/455 340 231,0 A15-F900 2240101
ЛВБ Optima 400 №2 520 455/460 345 232,8 A15-F900 2240102
ЛВБ Optima 400 №3 520 460/465 350 234,6 A15-F900 2240103
ЛВБ Optima 400 №4 520 465/470 355 236,3 A15-F900 2240104
ЛВБ Optima 400 №5 520 470/475 360 238,1 A15-F900 2240105
ЛВБ Optima 400 №6 520 475/480 365 239,9 A15-F900 2240106
ЛВБ Optima 400 №7 520 480/485 370 241,6 A15-F900 2240107
ЛВБ Optima 400 №8 520 485/490 375 243,4 A15-F900 2240108
ЛВБ Optima 400 №9 520 490/495 380 245,2 A15-F900 2240109
ЛВБ Optima 400 №10 520 495/500 385 246,9 A15-F900 2240110
ЛВБ Optima 400 №11 520 500/505 390 248,7 A15-F900 2240111
ЛВБ Optima 400 №12 520 505/510 395 250,5 A15-F900 2240112
ЛВБ Optima 400 №13 520 510/515 400 252,3 A15-F900 2240113
ЛВБ Optima 400 №14 520 515/520 405 254,0 A15-F900 2240114
ЛВБ Optima 400 №15 520 520/525 410 255,8 A15-F900 2240115
ЛВБ Optima 400 №16 520 525/530 415 257,6 A15-F900 2240116
ЛВБ Optima 400 №17 520 530/535 420 259,3 A15-F900 2240117
ЛВБ Optima 400 №18 520 535/540 425 261,1 A15-F900 2240118
ЛВБ Optima 400 №19 520 540/545 430 262,9 A15-F900 2240119
ЛВБ Optima 400 №20 520 545/450 435 264,6 A15-F900 2240120
Оставить заявку

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ



Пескоуловители бетонные (ПБ) OPTIMA одно-, многосекционные






 Оставить заявку

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38




Чертежи Пескоуловители бетонные (ПБ) OPTIMA одно-, многосекционные

Документация

Бесплатно проектируем водоотвод от
1 000 м2






Характеристики:

Пескоуловители содержат корзину для сбора мусора, не допуская его попадания в систему трубопроводов, а также муфту с резиновым кольцом, служащую для герметичного подключения системы лотков к трубной системе канализации. Муфта может размещаться с любого торца, по желанию заказчика. Сменный резьбовой блок в дождеприемнике. Фиксация каждой решетки осуществляется болтами.






Модификации и характеристики

Односекционные


 Наименование Высота, мм Длина, мм Вес, кг Класс нагрузки Артикул

 ПБ Optima 100 520 500 56,0 A15-C250 2610311

 ПБ Optima 150 700 500 114,0 A15-C250 2615311

 ПБ Optima 200 750 500 145,0 A15-C250 2620311

 ПБ Optima 500 1000 500 620 A15-F900 2650311


Многосекционные


 Наименование Высота, мм Длина, мм Вес, кг Класс нагрузки Артикул

 ПБ Optima 300 верх 680 500 134 A15-C250 2630321

 ПБ Optima 300 середина 600 500 141 A15-C250 2630331

 ПБ Optima 300 низ 600 500 158 A15-C250 2630341

 ПБ Optima 400 верх 680 1000 153 A15-C250 2640321

 ПБ Optima 400 середина 650 1000 172 A15-C250 2640331

 ПБ Optima 400 низ 650 500 184 A15-C250 2640341

 ПБ Optima 500 верх 1000 500 524 A15-C250 2650321

 ПБ Optima 500 низ 1000 500 688 A15-C250 2650341

 Оставить заявку



Герметик












 Оставить заявку

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38




Документация

Бесплатно проектируем водоотвод от
1 000 м2






Характеристики:



  • Однокомпонентный силан-модифицированный полимер в основе герметика для швов между лотками, а также между бетонной обоймой и покрытием образует пленку за 60 минут, процесс отвердения происходит под воздействием атмосферной влаги.
    •
  • Обладает хорошей адгезией к бетону и пластику, не требует дополнительной зачистки и грунтовки. Не содержит растворителей и запахов, безопасен для воды.
    •
  • Выдерживает подвижки шва на 25%, т.е. выполняет роль эластичной мембраны, которая обеспечивает герметизацию даже под воздействием температурных расширений, подвижности почты, в условиях неравномерности монтажа, тепловых деформаций и т.д.
    •
  • Возможность эксплуатации в температурном режиме от -40 до + 90°С.
    •


Особенность: герметизация швов необходима для надежной работы системы водоотвода в течение длительного срока эксплуатации, сопоставимого со сроком службы основного объекта.








Заглушки для бетонных лотков OPTIMA DN100-500






 Оставить заявку

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38




Документация

Бесплатно проектируем водоотвод от
1 000 м2








Модификации и характеристики


 Наименование Артикул

 Заглушка Optima 100 №0/1……20 94103 01…20

 Заглушка Optima 150 №0/1……20 94153 01…20

 Заглушка Optima 200 №0/1……20 94203 01…20

 Заглушка Optima 300 №0/1……20 94303 01…20

 Заглушка Optima 400 №0/1……20 94403 01…20

 Заглушка Optima 500 №0/1……20 94503 01…20

 Оставить заявку

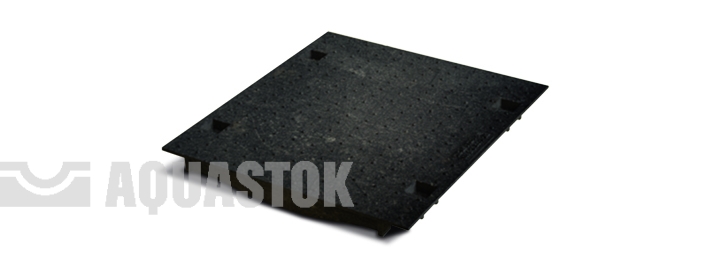

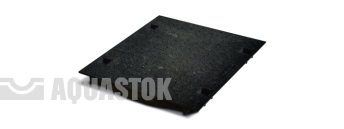

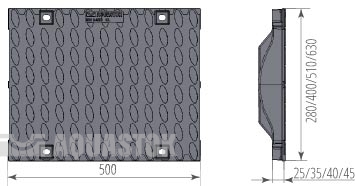

Крышки чугунные для лотков OPTIMA и PROFI PLASTIK DN200-500






 Оставить заявку

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38




Документация

Бесплатно проектируем водоотвод от
1 000 м2








Модификации и характеристики

КЧ Optima 200


 Наименование Ширина, мм Вес, кг Класс нагрузки Артикул

 КЧ Optima 200 E600 280 14,5 A15-E600 33106010


КЧ Optima 300


 Наименование Ширина, мм Вес, кг Класс нагрузки Артикул

 КЧ Optima 300 E600 400 32,0 A15-E600 33156010


КЧ Optima 400


 Наименование Ширина, мм Вес, кг Класс нагрузки Артикул

 КЧ Optima 400 E600 510 45 A15-E600 33206010


КЧ Optima 500


 Наименование Ширина, мм Вес, кг Класс нагрузки Артикул

 КЧ Optima 500 E600 630 56 A15-E600 33306010

 Оставить заявку

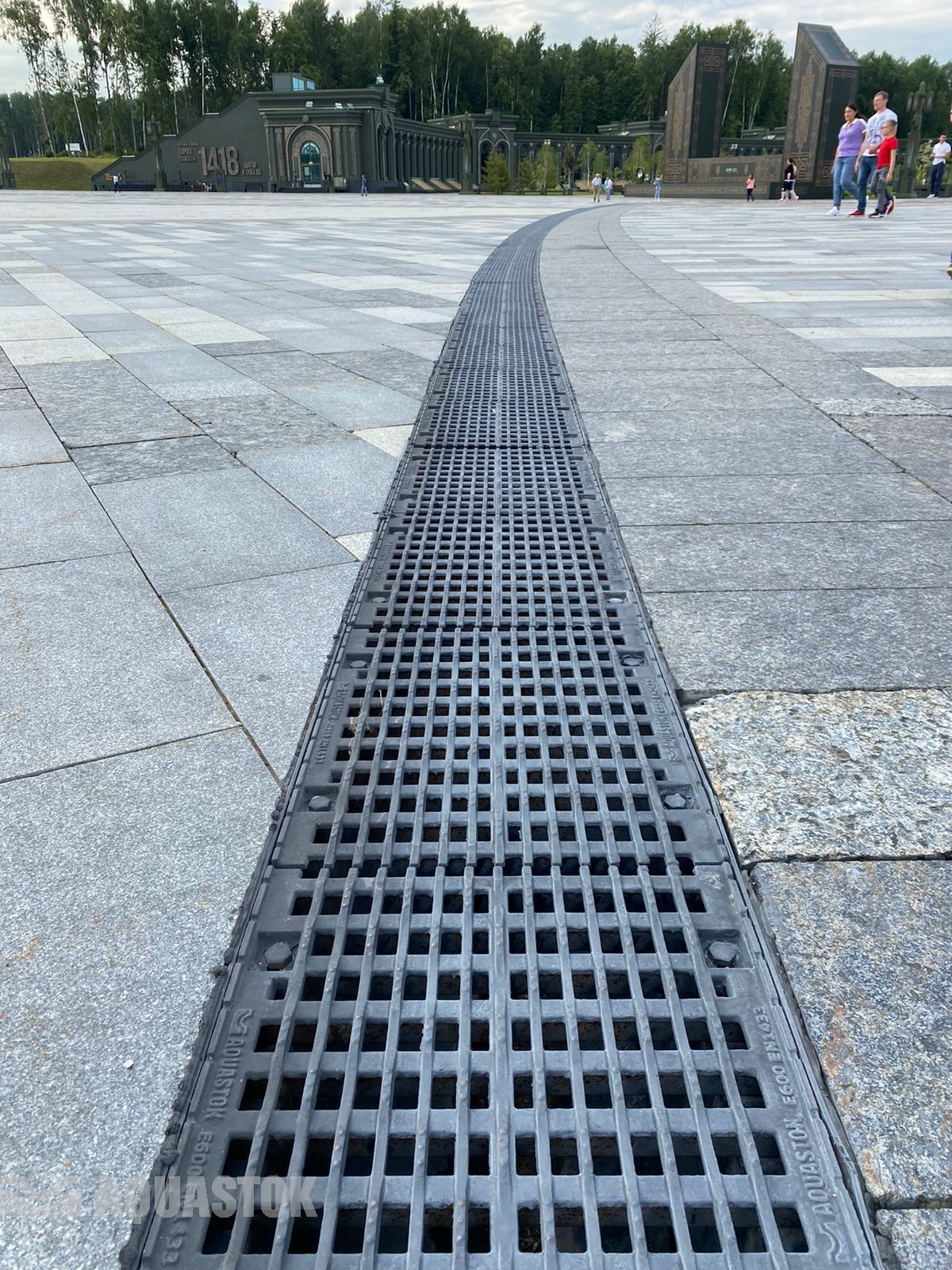

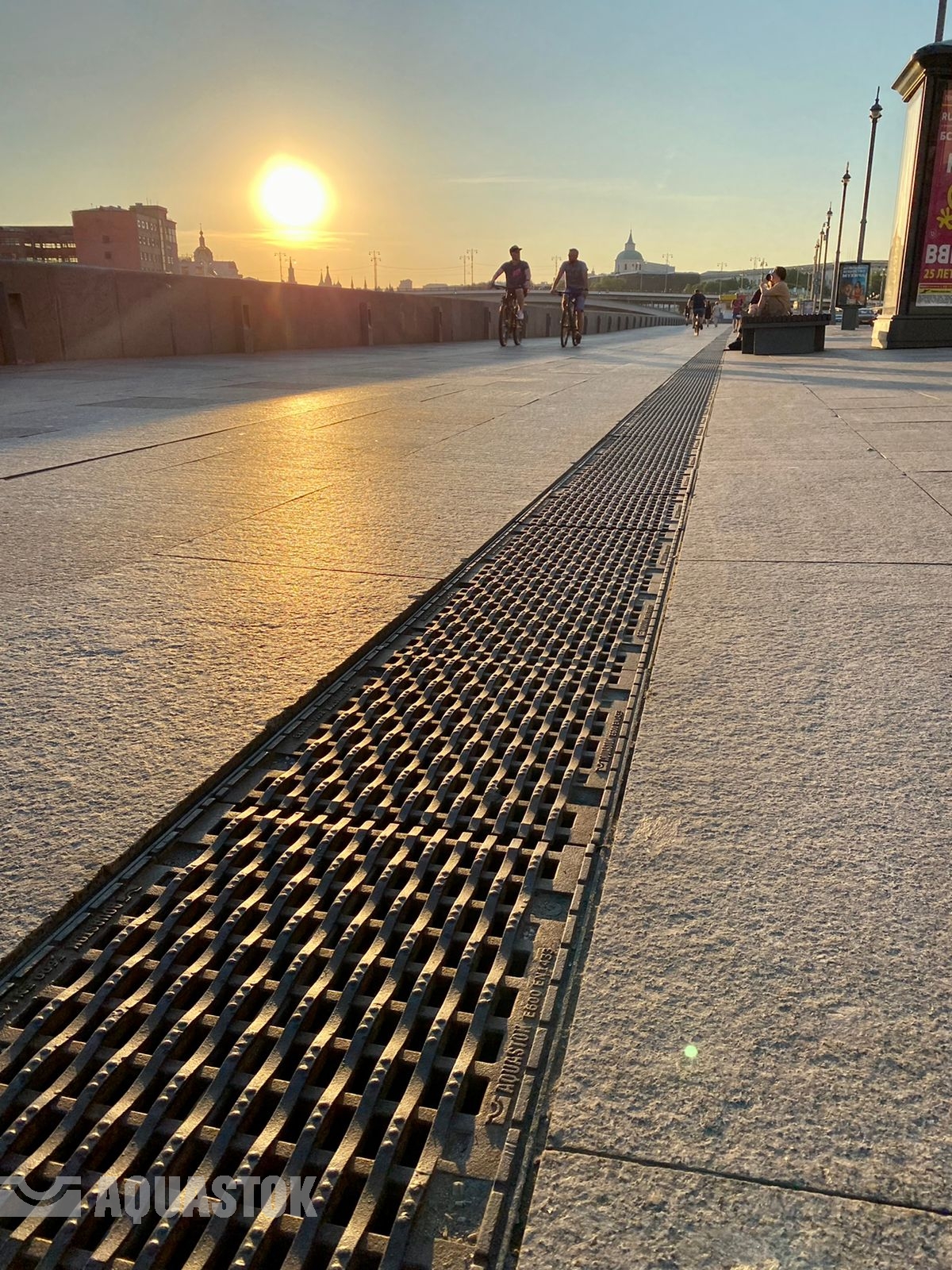

Решетки чугунные ячеистые «Волна» для лотков OPTIMA DN100-500






 Оставить заявку

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38




Документация

Бесплатно проектируем водоотвод от
1 000 м2






Характеристики:

Класс нагрузки:
три варианта исполнения:
С 250, Е 600, F 900.

Материал решетки: высокопрочный чугун ВЧ50.

Фиксация решетки к бетонному лотку осуществляется 4 болтами, на лоток устанавливается 2 решетки длиной по 500 мм.

Дизайн решетки Aquastok - «Волна».








Модификации и характеристики

РЧ Optima 100


 Наименование Ширина, мм Длина, мм Вес, кг Класс нагрузки Артикул

 РЧ Optima 100 C250 155 500 3,5 A15-C250 3210605

 РЧ Optima 100 D400 155 500 3,8 A15-D400 3210606

 РЧ Optima 100 E600 155 500 4,5 A15-E600 3210610

 РЧ Optima 100 F900 155 500 8 A15-F900 3210615


РЧ Optima 150


 Наименование Ширина, мм Длина, мм Вес, кг Класс нагрузки Артикул

 РЧ Optima 150 C250 218 500 6 A15-C250 3215605

 РЧ Optima 150 D400 218 500 5,8 A15-D400 3215606

 РЧ Optima 150 E600 218 500 8 A15-E600 3215610

 РЧ Optima 150 F900 218 500 13 A15-F900 3215615


РЧ Optima 200


 Наименование Ширина, мм Длина, мм Вес, кг Класс нагрузки Артикул

 РЧ Optima 200 C250 280 500 7 A15-C250 3220605

 РЧ Optima 200 D400 280 500 7,5 A15-D400 3220606

 РЧ Optima 200 E600 280 500 11 A15-E600 3220610

 РЧ Optima 200 F900 280 500 17 A15-F900 3220615

 РЧЯ Optima 200 МГН D400  280 500 7,5 A15-D400


РЧ Optima 300


 Наименование Ширина, мм Длина, мм Вес, кг Класс нагрузки Артикул

 РЧ Optima 300 C250 400 500 17 A15-C250 3230605

 РЧ Optima 300 D400 400 500 15,8 A15-C400 3230606

 РЧ Optima 300 E600 400 500 22 A15-E600 3230610

 РЧ Optima 300 F900 400 500 26 A15-F900 3230615


РЧ Optima 400


 Наименование Ширина, мм Длина, мм Вес, кг Класс нагрузки Артикул

 РЧ Optima 400 C250 510 500 27 A15-C250 3240605

 РЧ Optima 400 D400 510 500 23 A15-C400 3240606

 РЧ Optima 400 E600 510 500 36 A15-E600 3240610

 РЧ Optima 400 F900 510 500 45 A15-F900 3240615


РЧ Optima 500


 Наименование Ширина, мм Длина, мм Вес, кг Класс нагрузки Артикул

 РЧ Optima 500 C250 630 500 32 A15-C250 3250605

 РЧ Optima 500 D400 630 500 32,4 A15-C400 3250606

 РЧ Optima 500 E600 630 500 45 A15-E600 3250610

 РЧ Optima 500 F900 630 500 55 A15-F900 3250615

 Оставить заявку
