Бетонные лотки Optima DN150

/
/
/
/
/

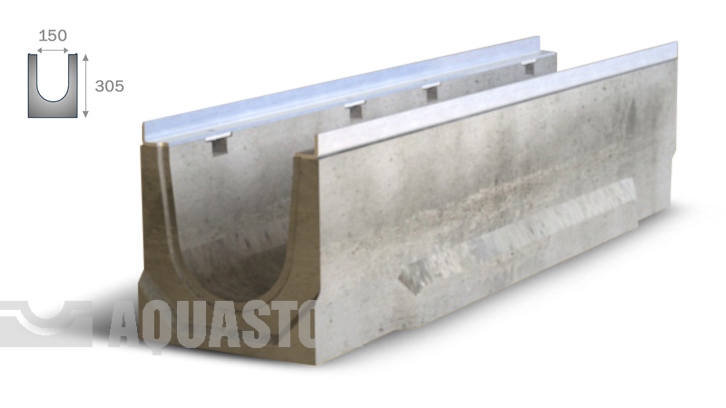

Лотки водоотводные бетонные (ЛВБ) OPTIMA DN150 Тип 1

Тип 1
Тип 1
Оставить заявку

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38

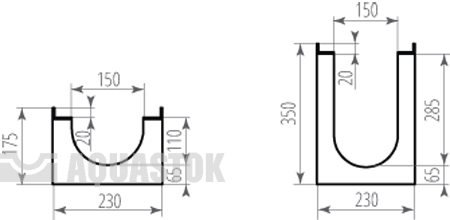

Чертежи Лотки водоотводные бетонные (ЛВБ) OPTIMA DN150 Тип 1
Документация

Бесплатно проектируем водоотвод от
1 000 м2

Классы нагрузки

  • Class A15 (15кН/1,5т)

    Пешеходные зоны дач, коттеджей, дворов, велосипедные дорожки и т.п.

    A15

  • Class B125 (125кН/12,5т)

    Гаражи для легкового транспорта, скверы, парки и т.п.

    B125

  • Class C250 (250кН/25т)

    Дороги с малой интенсивностью движения, парковки для легкового транспорта и т.п.

    C250

  • Class D400 (400кН/40т)

    Обочины дорог с высокой интенсивностью движения, АЗС, стоянки и гаражи, промышленные зоны и т.п.

    D400

  • Class E600 (600кН/60т)

    Зоны высокой нагрузки промышленных предприятий, железных дорог, логистических центров, автомагистралей и т.п.

    E600

  • Class F900 (900кН/90т)

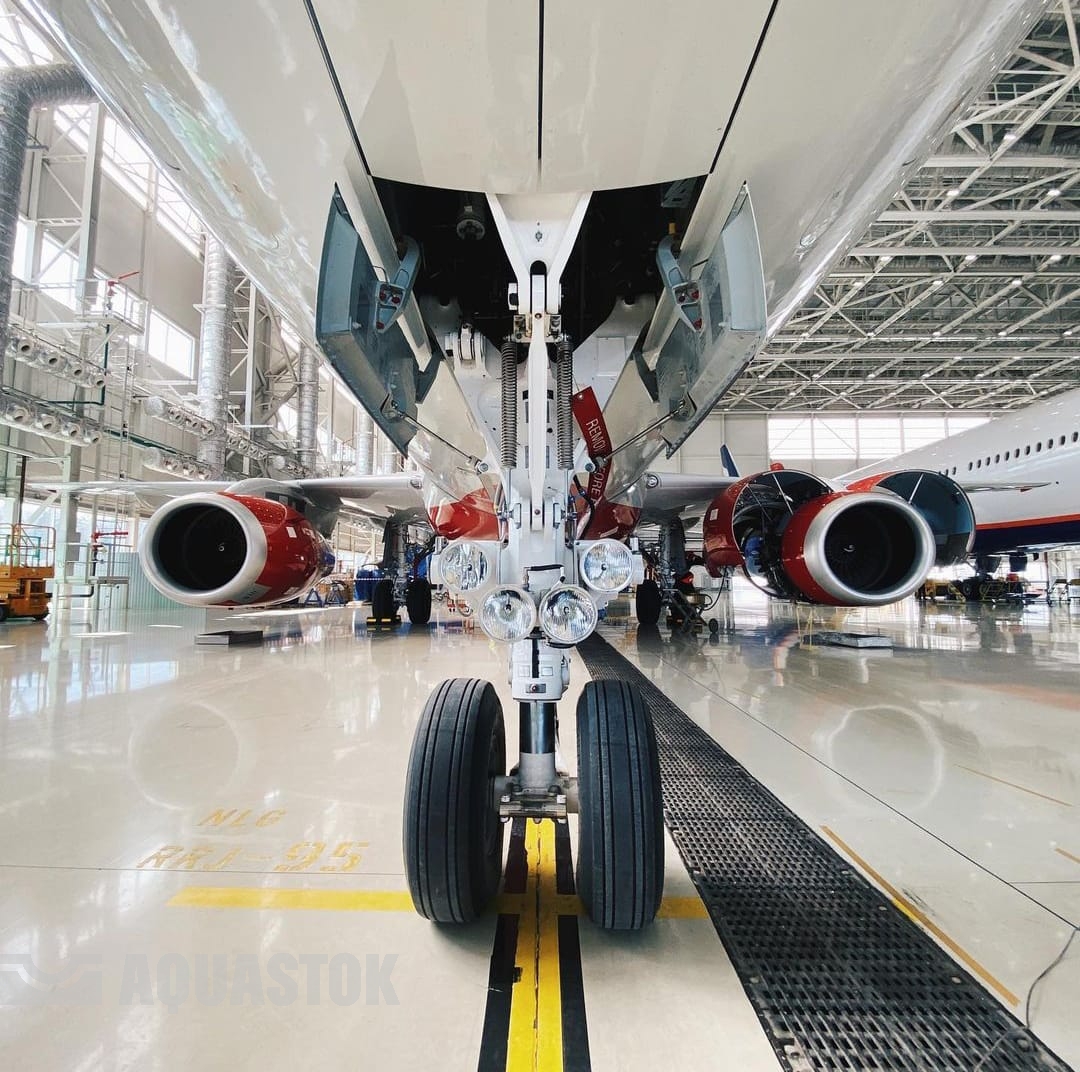

    Зоны особо высокой нагрузки. Грузовые терминалы: порты, причалы, аэропорты и т.п.

    F900

ДОПОЛНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ

Артикул:
21511
Размеры:
230x212x1000

Основные преимущества:

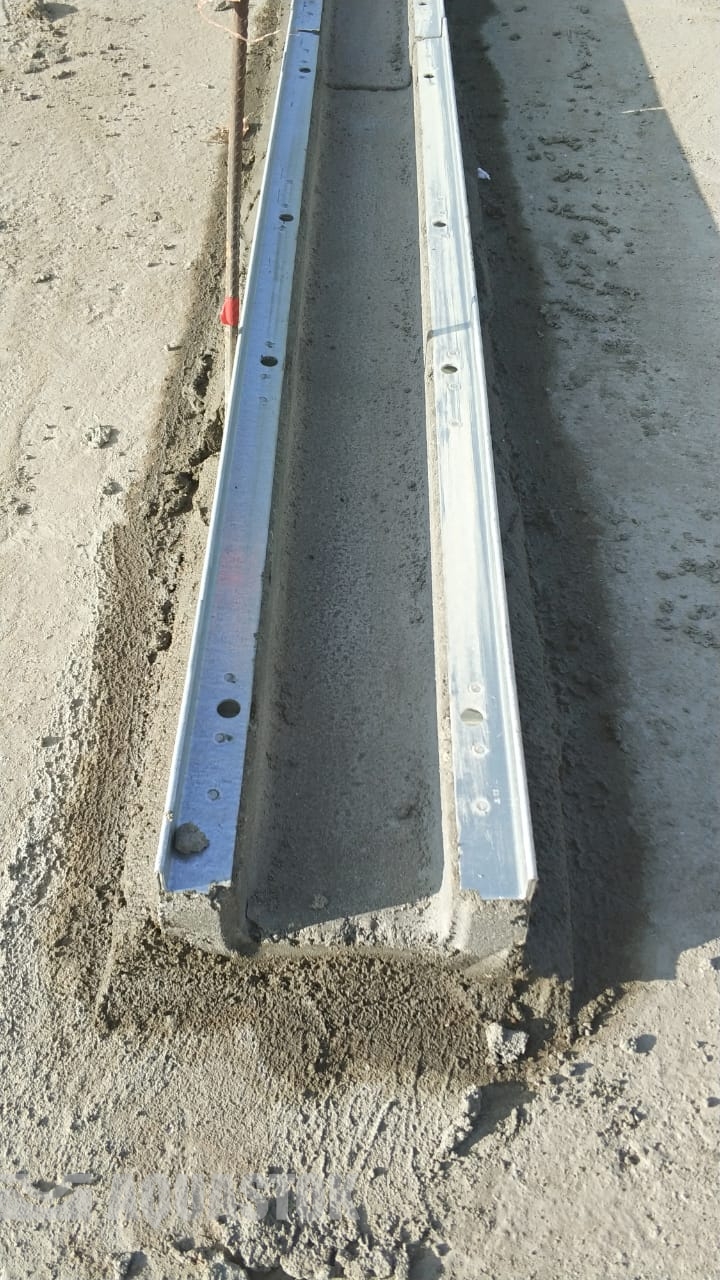

Борта лотка усилены стальной оцинкованной планкой толщиной 4 мм. Паз на стыке лотков для герметизации. Длина лотка - 1000 мм.

Комплектация:

2 решетки или крышки на лоток, фиксация каждой осуществляется 4 болтами. Сменный резьбовой блок в лотке.

Модификации и характеристики

Тип 1 Без уклона

Наименование Ширина, мм Высота вход/выход, мм Гидравлическая высота Вес, кг Класс нагрузки Артикул
ЛВБ Optima 150 №0/1 230 175/175 110 56,5 A15-F900 2215250
ЛВБ Optima 150 №0/2 230 200/200 135 62,3 A15-F900 2215255
ЛВБ Optima 150 №0/0 230 225/225 160 68,0 A15-F900 2215200
ЛВБ Optima 150 №5/0 230 250/250 185 73,8 A15-F900 2215205
ЛВБ Optima 150 №10/0 230 275/275 210 79,6 A15-F900 2215210
ЛВБ Optima 150 №15/0 230 300/300 235 85,3 A15-F900 2215215
ЛВБ Optima 150 №20/0 230 325/325 260 91,1 A15-F900 2215220
ЛВБ Optima 150 №20/1 230 350/350 285 96,8 A15-F900 2215225

С уклоном 0,5%

Наименование Ширина, мм Высота вход/выход, мм Гидравлическая высота Вес, кг Класс нагрузки Артикул
ЛВБ Optima 150 №1 230 225/230 165 69,2 A15-F900 2215101
ЛВБ Optima 150 №2 230 230/235 170 70,4 A15-F900 2215102
ЛВБ Optima 150 №3 230 235/240 175 71,5 A15-F900 2215103
ЛВБ Optima 150 №4 230 240/245 180 72,7 A15-F900 2215104
ЛВБ Optima 150 №5 230 245/250 185 73,8 A15-F900 2215105
ЛВБ Optima 150 №6 230 250/255 190 75,0 A15-F900 2215106
ЛВБ Optima 150 №7 230 255/260 195 76,1 A15-F900 2215107
ЛВБ Optima 150 №8 230 260/265 200 77,3 A15-F900 2215108
ЛВБ Optima 150 №9 230 265/270 205 78,4 A15-F900 2215109
ЛВБ Optima 150 №10 230 270/275 210 79,6 A15-F900 2215110
ЛВБ Optima 150 №11 230 275/280 215 80,7 A15-F900 2215111
ЛВБ Optima 150 №12 230 280/285 220 81,9 A15-F900 2215112
ЛВБ Optima 150 №13 230 285/290 225 83 A15-F900 2215113
ЛВБ Optima 150 №14 230 290/295 230 84,2 A15-F900 2215114
ЛВБ Optima 150 №15 230 295/300 235 85,3 A15-F900 2215115
ЛВБ Optima 150 №16 230 300/305 240 86,5 A15-F900 2215116
ЛВБ Optima 150 №17 230 305/310 245 87,6 A15-F900 2215117
ЛВБ Optima 150 №18 230 310/315 250 88,8 A15-F900 2215118
ЛВБ Optima 150 №19 230 315/320 255 89,9 A15-F900 2215119
ЛВБ Optima 150 №20 230 320/325 260 91,1 A15-F900 2215120
Оставить заявку

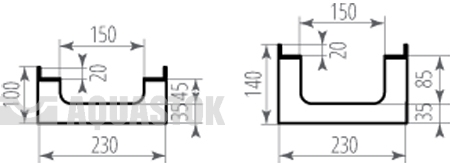

Лотки водоотводные бетонные (ЛВБ) OPTIMA DN150 Тип 2

Тип 2
Оставить заявку

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38

Чертежи Лотки водоотводные бетонные (ЛВБ) OPTIMA DN150 Тип 2
Документация

Бесплатно проектируем водоотвод от
1 000 м2

Классы нагрузки

  • Class A15 (15кН/1,5т)

    Пешеходные зоны дач, коттеджей, дворов, велосипедные дорожки и т.п.

    A15

  • Class B125 (125кН/12,5т)

    Гаражи для легкового транспорта, скверы, парки и т.п.

    B125

  • Class C250 (250кН/25т)

    Дороги с малой интенсивностью движения, парковки для легкового транспорта и т.п.

    C250

  • Class D400 (400кН/40т)

    Обочины дорог с высокой интенсивностью движения, АЗС, стоянки и гаражи, промышленные зоны и т.п.

    D400

  • Class E600 (600кН/60т)

    Зоны высокой нагрузки промышленных предприятий, железных дорог, логистических центров, автомагистралей и т.п.

    E600

  • Class F900 (900кН/90т)

    Зоны особо высокой нагрузки. Грузовые терминалы: порты, причалы, аэропорты и т.п.

    F900

Характеристики:

Борта лотка усилены стальной оцинкованной планкой толщиной 4 мм. Паз на стыке лотков для герметизации. Длина лотка - 1000 мм.

Комплектация:

2 решетки или крышки на лоток, фиксация каждой осуществляется 4 болтами. Сменный резьбовой блок в лотке.

Модификации и характеристики

Наименование Ширина, мм Высота вход/выход, мм Гидравлическая высота Вес, кг Класс нагрузки Артикул
ЛВБ Optima 150 №0/1 тип 2 230 100/100 45 29,7 A15-F900 2215400
ЛВБ Optima 150 №0/2 тип 2 230 120/120 65 33,7 A15-F900 2215405
ЛВБ Optima 150 №0/3 тип 2 230 140/140 85 33,7 A15-F900 2215410
Оставить заявку

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ

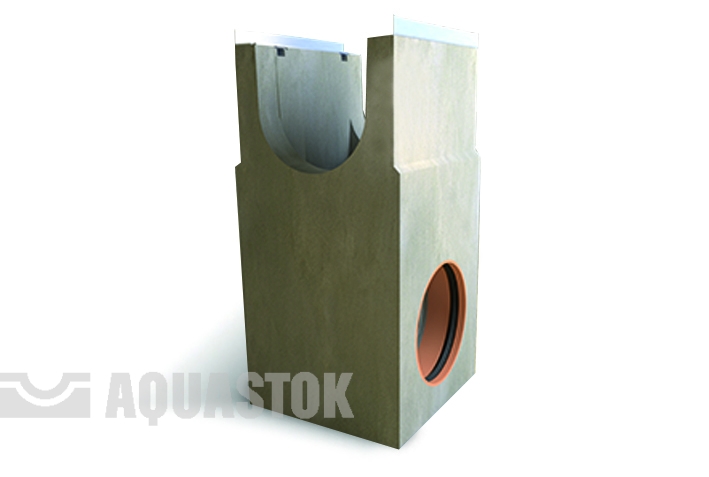

Пескоуловители бетонные (ПБ) OPTIMA одно-, многосекционные






 Оставить заявку

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38




Чертежи Пескоуловители бетонные (ПБ) OPTIMA одно-, многосекционные

Документация

Бесплатно проектируем водоотвод от
1 000 м2






Характеристики:

Пескоуловители содержат корзину для сбора мусора, не допуская его попадания в систему трубопроводов, а также муфту с резиновым кольцом, служащую для герметичного подключения системы лотков к трубной системе канализации. Муфта может размещаться с любого торца, по желанию заказчика. Сменный резьбовой блок в дождеприемнике. Фиксация каждой решетки осуществляется болтами.






Модификации и характеристики

Односекционные


 Наименование Высота, мм Длина, мм Вес, кг Класс нагрузки Артикул

 ПБ Optima 100 520 500 56,0 A15-C250 2610311

 ПБ Optima 150 700 500 114,0 A15-C250 2615311

 ПБ Optima 200 750 500 145,0 A15-C250 2620311

 ПБ Optima 500 1000 500 620 A15-F900 2650311


Многосекционные


 Наименование Высота, мм Длина, мм Вес, кг Класс нагрузки Артикул

 ПБ Optima 300 верх 680 500 134 A15-C250 2630321

 ПБ Optima 300 середина 600 500 141 A15-C250 2630331

 ПБ Optima 300 низ 600 500 158 A15-C250 2630341

 ПБ Optima 400 верх 680 1000 153 A15-C250 2640321

 ПБ Optima 400 середина 650 1000 172 A15-C250 2640331

 ПБ Optima 400 низ 650 500 184 A15-C250 2640341

 ПБ Optima 500 верх 1000 500 524 A15-C250 2650321

 ПБ Optima 500 низ 1000 500 688 A15-C250 2650341

 Оставить заявку



Герметик












 Оставить заявку

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38




Документация

Бесплатно проектируем водоотвод от
1 000 м2






Характеристики:



  • Однокомпонентный силан-модифицированный полимер в основе герметика для швов между лотками, а также между бетонной обоймой и покрытием образует пленку за 60 минут, процесс отвердения происходит под воздействием атмосферной влаги.
    •
  • Обладает хорошей адгезией к бетону и пластику, не требует дополнительной зачистки и грунтовки. Не содержит растворителей и запахов, безопасен для воды.
    •
  • Выдерживает подвижки шва на 25%, т.е. выполняет роль эластичной мембраны, которая обеспечивает герметизацию даже под воздействием температурных расширений, подвижности почты, в условиях неравномерности монтажа, тепловых деформаций и т.д.
    •
  • Возможность эксплуатации в температурном режиме от -40 до + 90°С.
    •


Особенность: герметизация швов необходима для надежной работы системы водоотвода в течение длительного срока эксплуатации, сопоставимого со сроком службы основного объекта.








Заглушки для бетонных лотков OPTIMA DN100-500






 Оставить заявку

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38




Документация

Бесплатно проектируем водоотвод от
1 000 м2








Модификации и характеристики


 Наименование Артикул

 Заглушка Optima 100 №0/1……20 94103 01…20

 Заглушка Optima 150 №0/1……20 94153 01…20

 Заглушка Optima 200 №0/1……20 94203 01…20

 Заглушка Optima 300 №0/1……20 94303 01…20

 Заглушка Optima 400 №0/1……20 94403 01…20

 Заглушка Optima 500 №0/1……20 94503 01…20

 Оставить заявку

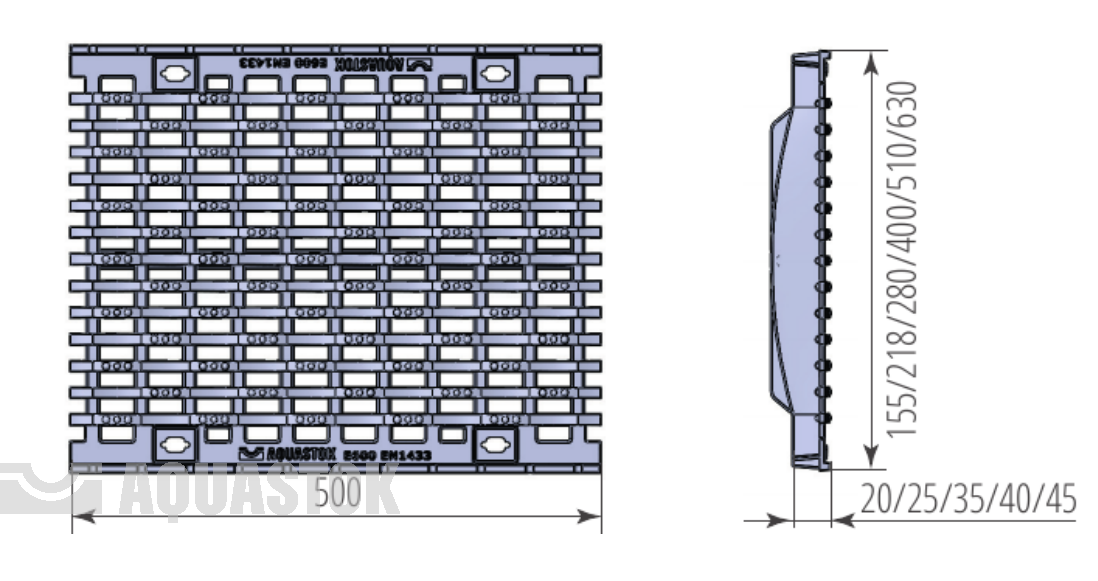

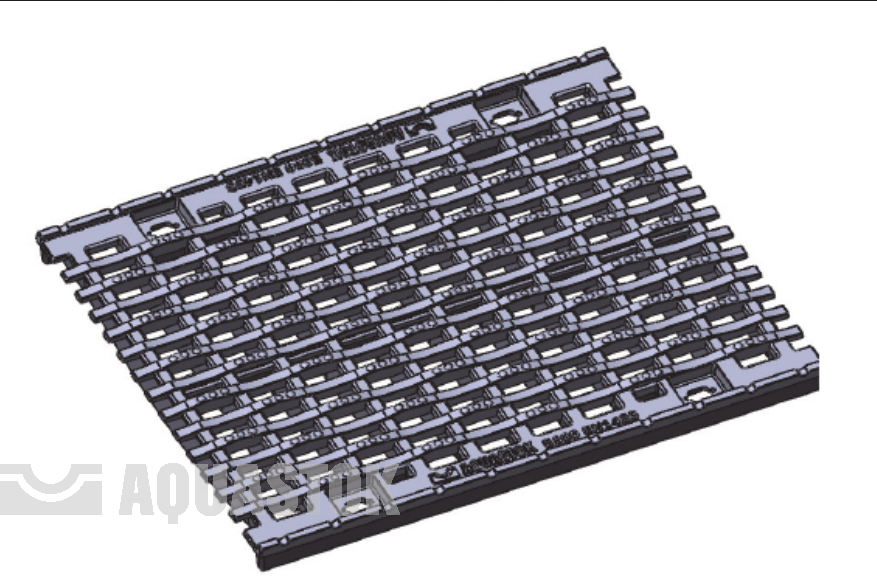

Решетки чугунные ячеистые «Волна» для лотков OPTIMA DN100-500






 Оставить заявку

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38




Документация

Бесплатно проектируем водоотвод от
1 000 м2






Характеристики:

Класс нагрузки:
три варианта исполнения:
С 250, Е 600, F 900.

Материал решетки: высокопрочный чугун ВЧ50.

Фиксация решетки к бетонному лотку осуществляется 4 болтами, на лоток устанавливается 2 решетки длиной по 500 мм.

Дизайн решетки Aquastok - «Волна».








Модификации и характеристики

РЧ Optima 100


 Наименование Ширина, мм Длина, мм Вес, кг Класс нагрузки Артикул

 РЧ Optima 100 C250 155 500 3,5 A15-C250 3210605

 РЧ Optima 100 D400 155 500 3,8 A15-D400 3210606

 РЧ Optima 100 E600 155 500 4,5 A15-E600 3210610

 РЧ Optima 100 F900 155 500 8 A15-F900 3210615


РЧ Optima 150


 Наименование Ширина, мм Длина, мм Вес, кг Класс нагрузки Артикул

 РЧ Optima 150 C250 218 500 6 A15-C250 3215605

 РЧ Optima 150 D400 218 500 5,8 A15-D400 3215606

 РЧ Optima 150 E600 218 500 8 A15-E600 3215610

 РЧ Optima 150 F900 218 500 13 A15-F900 3215615


РЧ Optima 200


 Наименование Ширина, мм Длина, мм Вес, кг Класс нагрузки Артикул

 РЧ Optima 200 C250 280 500 7 A15-C250 3220605

 РЧ Optima 200 D400 280 500 7,5 A15-D400 3220606

 РЧ Optima 200 E600 280 500 11 A15-E600 3220610

 РЧ Optima 200 F900 280 500 17 A15-F900 3220615

 РЧЯ Optima 200 МГН D400  280 500 7,5 A15-D400


РЧ Optima 300


 Наименование Ширина, мм Длина, мм Вес, кг Класс нагрузки Артикул

 РЧ Optima 300 C250 400 500 17 A15-C250 3230605

 РЧ Optima 300 D400 400 500 15,8 A15-C400 3230606

 РЧ Optima 300 E600 400 500 22 A15-E600 3230610

 РЧ Optima 300 F900 400 500 26 A15-F900 3230615


РЧ Optima 400


 Наименование Ширина, мм Длина, мм Вес, кг Класс нагрузки Артикул

 РЧ Optima 400 C250 510 500 27 A15-C250 3240605

 РЧ Optima 400 D400 510 500 23 A15-C400 3240606

 РЧ Optima 400 E600 510 500 36 A15-E600 3240610

 РЧ Optima 400 F900 510 500 45 A15-F900 3240615


РЧ Optima 500


 Наименование Ширина, мм Длина, мм Вес, кг Класс нагрузки Артикул

 РЧ Optima 500 C250 630 500 32 A15-C250 3250605

 РЧ Optima 500 D400 630 500 32,4 A15-C400 3250606

 РЧ Optima 500 E600 630 500 45 A15-E600 3250610

 РЧ Optima 500 F900 630 500 55 A15-F900 3250615

 Оставить заявку


 Лотки водоотводные бетонные DN150 серии «Profi Beton»
