Бетонные лотки Norma DN500

/
/
/
/
/

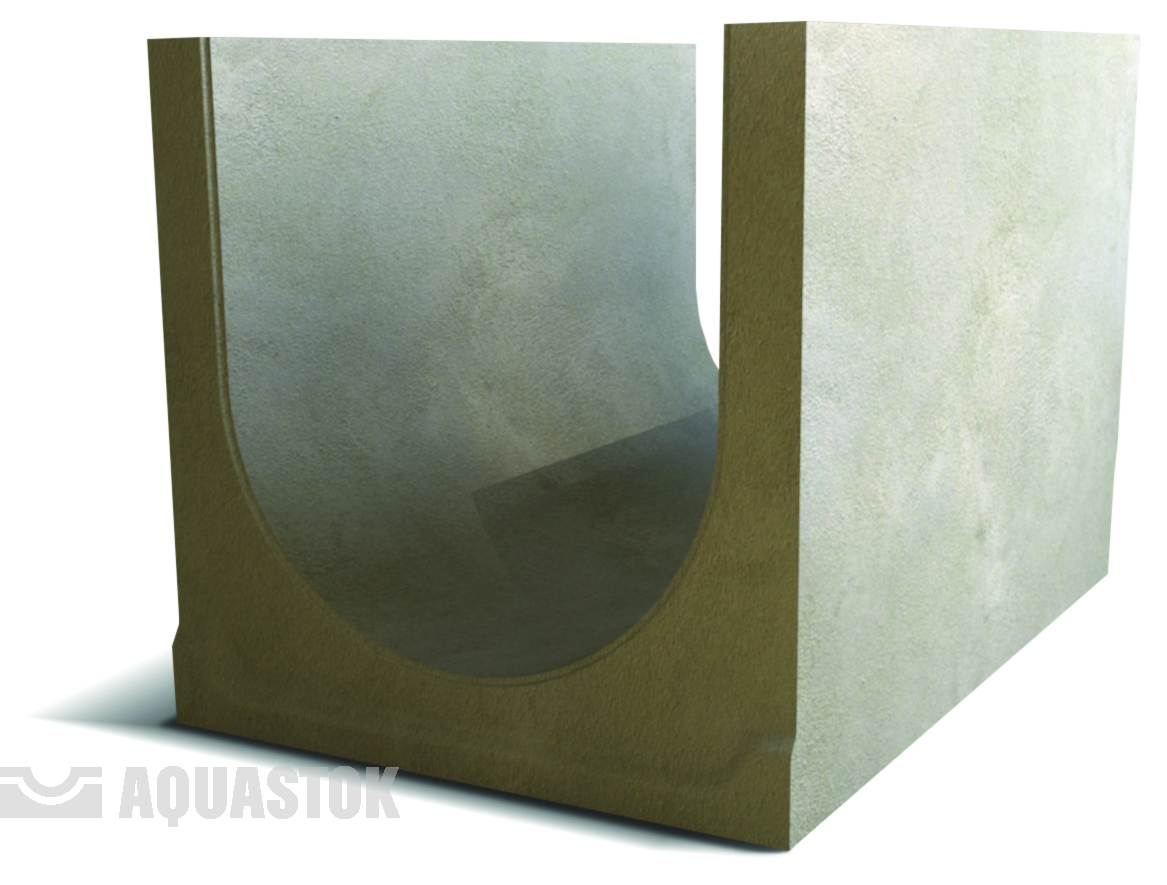

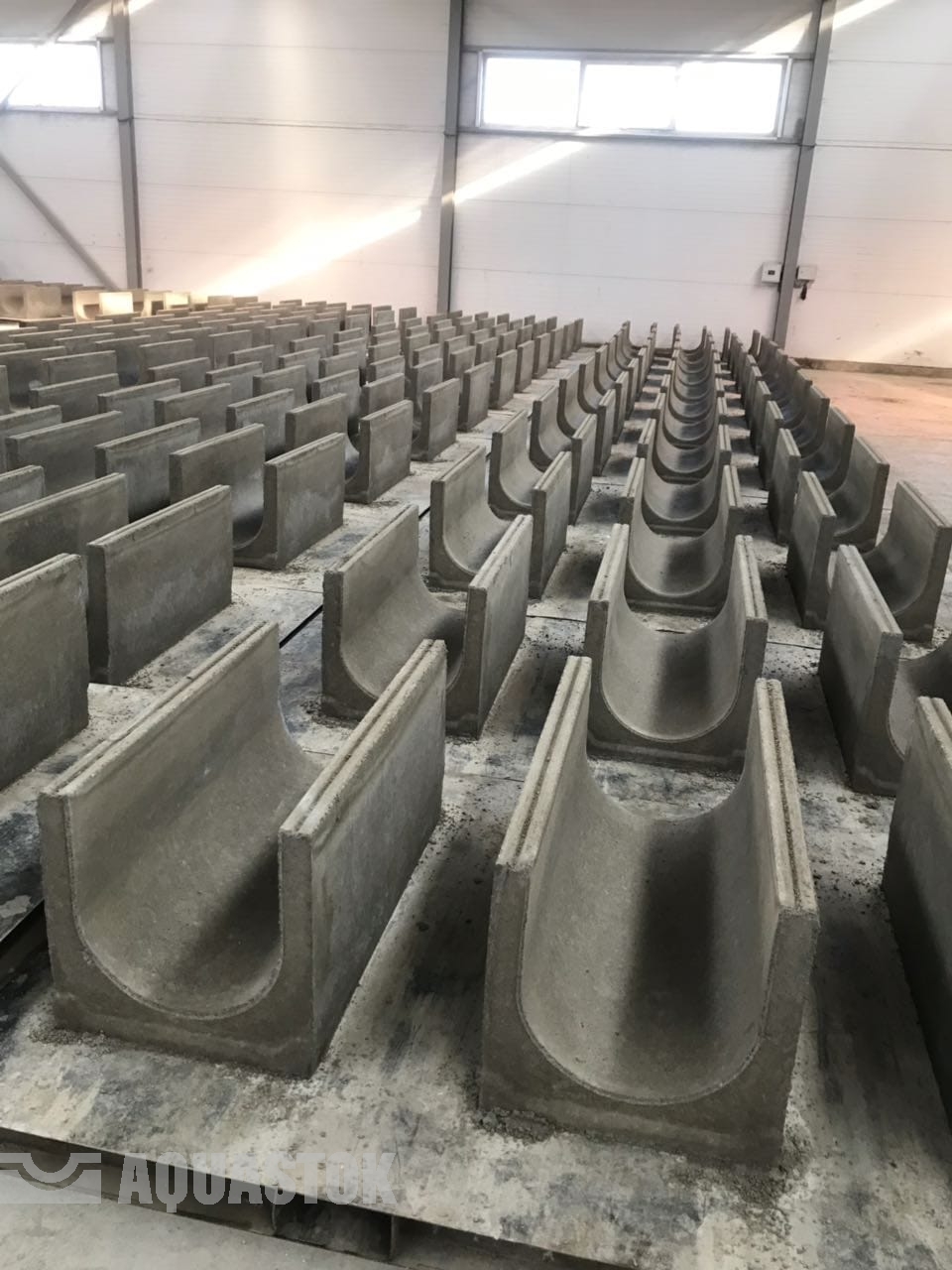

Лотки водоотводные бетонные (ЛВБ) NORMA DN500

Тип 1
Оставить заявку

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38

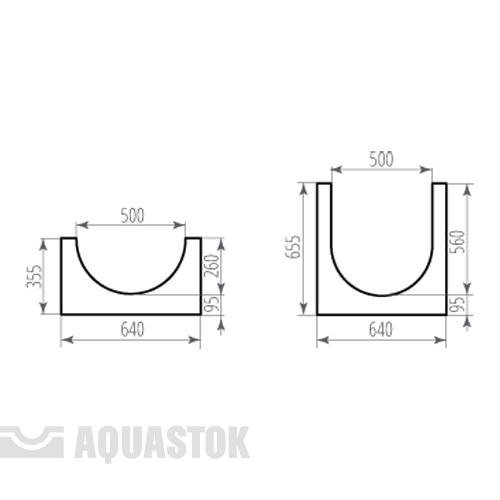

Чертежи NORMA DN500 Тип 1
Документация

Бесплатно проектируем водоотвод от
1 000 м2

Классы нагрузки

  • Class A15 (15кН/1,5т)

    Пешеходные зоны дач, коттеджей, дворов, велосипедные дорожки и т.п.

    A15

  • Class B125 (125кН/12,5т)

    Гаражи для легкового транспорта, скверы, парки и т.п.

    B125

  • Class C250 (250кН/25т)

    Дороги с малой интенсивностью движения, парковки для легкового транспорта и т.п.

    C250

Характеристики:

Лоток в комплекте с бетонными крышками/решетками (E600) может использоваться в зонах с классом нагрузки до E600. Паз на стыке лотков для герметизации. Возможно исполнение продольного паза для установки резинового шнура. Длина лотка - 1000 мм.

Модификации и характеристики

Без уклона

Наименование Ширина, мм Высота вход/выход, мм Гидравлическая высота Вес, кг Класс нагрузки Артикул
ЛВБ Norma 500 №0/1 640 355/355 260 299,8 A15-C250 2050260
ЛВБ Norma 500 №0/0 640 405/405 310 318,5 A15-C250 2050200
ЛВБ Norma 500 №5/0 640 430/430 335 327,8 A15-C250 2050205
ЛВБ Norma 500 №10/0 640 455/455 360 337,2 A15-C250 2050210
ЛВБ Norma 500 №15/0 640 480/480 385 346,6 A15-C250 2050215
ЛВБ Norma 500 №20/0 640 505/505 410 355,9 A15-C250 2050220
ЛВБ Norma 500 №20/1 640 555/555 460 365,3 A15-C250 2050230
ЛВБ Norma 500 №20/2 640 605/605 510 384,0 A15-C250 2050240
ЛВБ Norma 500 №20/3 640 655/655 560 402,7 A15-C250 2050250

С уклоном 0,5%

Наименование Ширина, мм Высота вход/выход, мм Гидравлическая высота Вес, кг Класс нагрузки Артикул
ЛВБ Norma 500 №1 640 405/410 315 320,4 A15-C250 2050101
ЛВБ Norma 500 №2 640 410/415 320 322,2 A15-C250 2050102
ЛВБ Norma 500 №3 640 415/420 325 324,1 A15-C250 2050103
ЛВБ Norma 500 №4 640 420/425 330 326,0 A15-C250 2050104
ЛВБ Norma 500 №5 640 425/430 335 327,8 A15-C250 2050105
ЛВБ Norma 500 №19 640 495/500 405 354,0 A15-C250 2050119
ЛВБ Norma 500 №18 640 490/495 400 352,2 A15-C250 2050118
ЛВБ Norma 500 №17 640 485/490 395 350,3 A15-C250 2050117
ЛВБ Norma 500 №16 640 480/485 390 348,4 A15-C250 2050116
ЛВБ Norma 500 №15 640 475/480 385 346,6 A15-C250 2050115
ЛВБ Norma 500 №14 640 470/475 380 344,7 A15-C250 2050114
ЛВБ Norma 500 №13 640 465/470 375 342,8 A15-C250 2050113
ЛВБ Norma 500 №12 640 460/465 370 340,9 A15-C250 2050112
ЛВБ Norma 500 №11 640 455/460 365 339,1 A15-C250 2050111
ЛВБ Norma 500 №10 640 450/455 360 337,2 A15-C250 2050110
ЛВБ Norma 500 №9 640 445/450 355 335,3 A15-C250 2050109
ЛВБ Norma 500 №8 640 440/445 350 333,5 A15-C250 2050108
ЛВБ Norma 500 №7 640 435/440 345 331,6 A15-C250 2050107
ЛВБ Norma 500 №6 640 430/435 340 329,7 A15-C250 2050106
ЛВБ Norma 500 №20 640 500/505 410 355,9 A15-C250 2050119
Оставить заявку

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ



Пескоуловители бетонные (ПБ) NORMA одно-, многосекционные






 Оставить заявку

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38




Чертежи Пескоуловители бетонные (ПБ) NORMA одно-, многосекционные

Документация

Бесплатно проектируем водоотвод от
1 000 м2






Характеристики:

Пескоуловители содержат корзину для сбора мусора, не допуская его попадания в систему трубопроводов, а также муфту с резиновым кольцом, служащую для герметичного подключения системы лотков к трубной системе канализации. Муфта может размещаться с любого торца, по желанию заказчика.






Модификации и характеристики

Односекционные (моноблочные)


 Наименование Высота, мм Длина, мм Вес, кг Класс нагрузки Артикул

 ПБ Norma 100 495 500 54 A15-C250 2610111

 ПБ Norma 150 675 500 112 A15-C250 2615111

 ПБ Norma 200 725 500 140 A15-C250 2620111

 ПБ Norma 500 1000 500 620 A15-F500 2650311

 ПБ Norma 500 1000 500 688 A15-F250  2650111


Многосекционные


 Наименование Высота, мм Длина, мм Вес, кг Класс нагрузки Артикул

 ПБ Norma 300 верх 640 500 132 A15-C250 2630121

 ПБ Norma 300 середина 640 500 141 A15-C250 2630131

 ПБ Norma 300 низ 640 500 158 A15-C250 2630141

 ПБ Norma 400 верх 640 500 151 A15-C250 2640121

 ПБ Norma 400 середина 640 500 172 A15-C250 2640131

 ПБ Norma 400 низ 640 500 184 A15-C250 2640141

 ПБ Norma 500 верх 1000 500 517 A15-C250 2650121

 ПБ Norma 500 низ 1000 500 688 A15-C250 2650141

 Оставить заявку



Крышки бетонные для лотков NORMA DN200-500






 Оставить заявку

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38




Документация

Бесплатно проектируем водоотвод от
1 000 м2






Характеристики:

Типоразмеры крышек для лотков: DN 200, 300, 400, 500. Возможность изготовления крышки длинной 500 мм и 1000 мм. Выпускается с заглублением (ребром жёсткости) для каждого типоразмера лотка. С торцов крышки расположены амортизирующие демпферы.






Модификации и характеристики

КБ Norma 200


 Наименование Ширина, мм Длина, мм Вес, кг Класс нагрузки Артикул

 КБ Norma 200 А15 290 1000 45,6 А15 2820000

 КБ Norma 200 E600 290 1000 87,0 A15-E600 2820010


КБ Norma 300


 Наименование Ширина, мм Длина, мм Вес, кг Класс нагрузки Артикул

 КБ Norma 300 А15 410 1000 84,7 A15-E600 2830000

 КБ Norma 300 E600 410 1000 182,4 A15-E600 2830010


КБ Norma 400


 Наименование Ширина, мм Длина, мм Вес, кг Класс нагрузки Артикул

 КБ Norma 400 А15 520 1000 108,0 A15-E600 2840000

 КБ Norma 400 E600 520 1000 230,4 A15-E600 2840010


КБ Norma 500


 Наименование Ширина, мм Длина, мм Вес, кг Класс нагрузки Артикул

 КБ Norma 500 А15 520 1000 132,0 A15-E600 2850000

 КБ Norma 500 E600 520 1000 285,6 A15-E600 2850010

 Оставить заявку

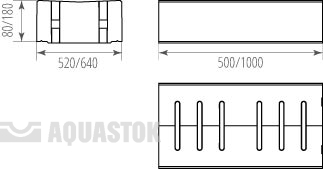

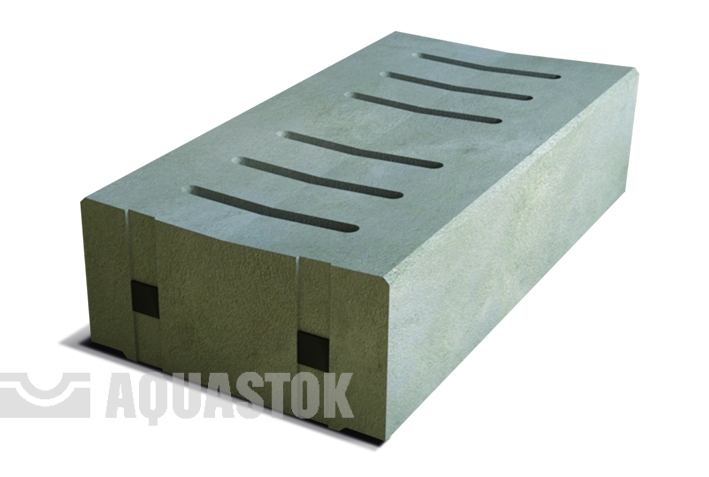

Решетки бетонные для лотков NORMA DN400-500






 Оставить заявку

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38




Документация

Бесплатно проектируем водоотвод от
1 000 м2






Характеристики:

Типоразмеры решеток для лотков Norma: DN400, 500. Классы нагрузки A 15 и E 600. Резиновый демпфер на торце.






Модификации и характеристики


 Наименование Ширина, мм Длина, мм Вес, кг Класс нагрузки Артикул

 РБ Norma 400 А15 520 1000 98,4 А15 2740000

 РБ Norma 400 E600 520 1000 208,8 A15-E600 2740010

 РБ Norma 500 А15 640 1000 50,0 А15 2750000

 РБ Norma 500 E600 640 1000 256,8 A15-E600 2750010

 Оставить заявку



Герметик












 Оставить заявку

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38




Документация

Бесплатно проектируем водоотвод от
1 000 м2






Характеристики:



  • Однокомпонентный силан-модифицированный полимер в основе герметика для швов между лотками, а также между бетонной обоймой и покрытием образует пленку за 60 минут, процесс отвердения происходит под воздействием атмосферной влаги.
    •
  • Обладает хорошей адгезией к бетону и пластику, не требует дополнительной зачистки и грунтовки. Не содержит растворителей и запахов, безопасен для воды.
    •
  • Выдерживает подвижки шва на 25%, т.е. выполняет роль эластичной мембраны, которая обеспечивает герметизацию даже под воздействием температурных расширений, подвижности почты, в условиях неравномерности монтажа, тепловых деформаций и т.д.
    •
  • Возможность эксплуатации в температурном режиме от -40 до + 90°С.
    •


Особенность: герметизация швов необходима для надежной работы системы водоотвода в течение длительного срока эксплуатации, сопоставимого со сроком службы основного объекта.









  • Лоток в комплекте с бетонными крышками/решетками (E600) может использоваться в зонах с классом нагрузки до E600.
    •
  • Паз на стыке лотков для герметизации.
    •
  • Длина лотка - 1000 мм.
    •
