Бетонные лотки Norma DN150

/
/
/
/
/

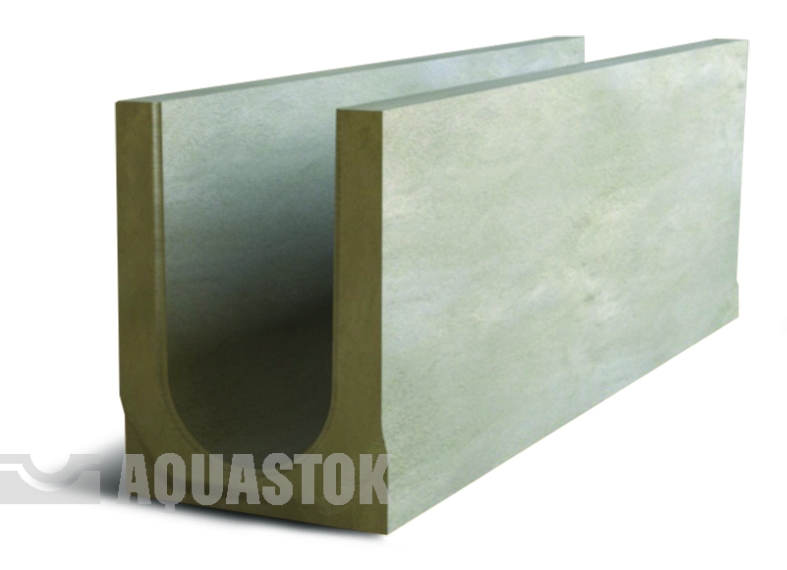

Лотки водоотводные бетонные (ЛВБ) NORMA DN150 Тип 1

Тип 1

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38

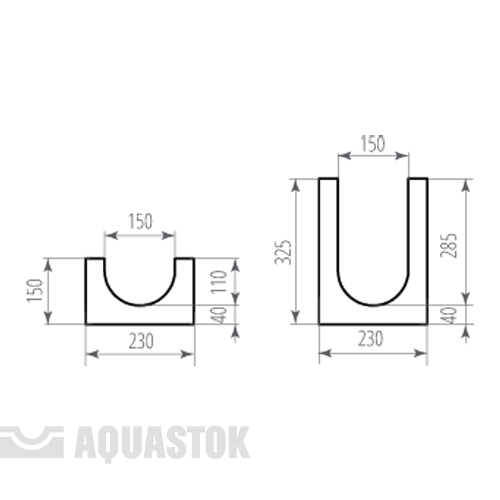

Чертежи NORMA DN150 Тип 1
Документация

Бесплатно проектируем водоотвод от
1 000 м2

Классы нагрузки

  • Class A15 (15кН/1,5т)

    Пешеходные зоны дач, коттеджей, дворов, велосипедные дорожки и т.п.

    A15

  • Class B125 (125кН/12,5т)

    Гаражи для легкового транспорта, скверы, парки и т.п.

    B125

  • Class C250 (250кН/25т)

    Дороги с малой интенсивностью движения, парковки для легкового транспорта и т.п.

    C250

Характеристики:

Лоток в комплекте с бетонными крышками/решетками (E600) может использоваться в зонах с классом нагрузки до E600. Паз на стыке лотков для герметизации. Возможно исполнение продольного паза для установки резинового шнура. Длина лотка - 1000 мм.

ДОПОЛНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ

Артикул:
21501
Размеры:
1000x212x205

Модификации и характеристики

Без уклона

Наименование Ширина, мм Высота вход/выход, мм Гидравлическая высота Вес, кг Класс нагрузки Артикул
ЛВБ Norma 150 №0/1 230 150/150 110 51,8 A15-C250 2015250
ЛВБ Norma 150 №0/2 230 175/175 135 57,6 A15-C250 2015255
ЛВБ Norma 150 №0/0 230 200/200 160 63,4 A15-C250 2015200
ЛВБ Norma 150 №5/0 230 225/225 185 69,1 A15-C250 2015205
ЛВБ Norma 150 №10/0 230 250/250 210 74,9 A15-C250 2015210
ЛВБ Norma 150 №15/0 230 275/275 235 80,6 A15-C250 2015215
ЛВБ Norma 150 №20/0 230 300/300 260 86,4 A15-C250 2015220
ЛВБ Norma 150 №20/1 230 325/325 285 92,2 A15-C250 2015225

С уклоном 0,5%

Наименование Ширина, мм Высота вход/выход, мм Гидравлическая высота Вес, кг Класс нагрузки Артикул
ЛВБ Norma 150 №1 230 200/205 165 64,5 A15-C250 2015101
ЛВБ Norma 150 №2 230 205/210 170 65,7 A15-C250 2015102
ЛВБ Norma 150 №3 230 210/215 175 66,8 A15-C250 2015103
ЛВБ Norma 150 №4 230 215/220 180 68,0 A15-C250 2015104
ЛВБ Norma 150 №5 230 220/225 185 69,1 A15-C250 2015105
ЛВБ Norma 150 №6 230 225/230 190 70,3 A15-C250 2015106
ЛВБ Norma 150 №7 230 230/235 195 71,4 A15-C250 2015107
ЛВБ Norma 150 №8 230 235/240 200 72,6 A15-C250 2015108
ЛВБ Norma 150 №9 230 240/245 205 73,7 A15-C250 2015109
ЛВБ Norma 150 №10 230 245/250 210 74,9 A15-C250 2015110
ЛВБ Norma 150 №11 230 250/255 215 76,0 A15-C250 2015111
ЛВБ Norma 150 №12 230 255/260 220 77,2 A15-C250 2015112
ЛВБ Norma 150 №13 230 260/265 225 78,3 A15-C250 2015113
ЛВБ Norma 150 №14 230 265/270 230 79,5 A15-C250 2015114
ЛВБ Norma 150 №15 230 270/275 235 80,6 A15-C250 2015115
ЛВБ Norma 150 №16 230 275/280 240 81,8 A15-C250 2015116
ЛВБ Norma 150 №17 230 280/285 245 82,9 A15-C250 2015117
ЛВБ Norma 150 №18 230 285/290 250 84,1 A15-C250 2015118
ЛВБ Norma 150 №19 230 290/295 255 85,2 A15-C250 2015119
ЛВБ Norma 150 №20 230 295/300 260 86,4 A15-C250 2015120

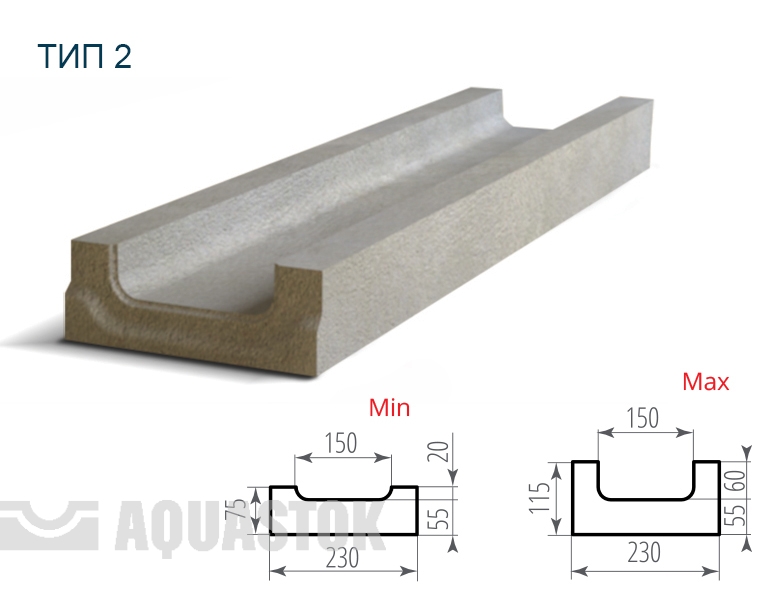

Лотки водоотводные бетонные (ЛВБ) NORMA DN150 Тип 2

Тип 2

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38

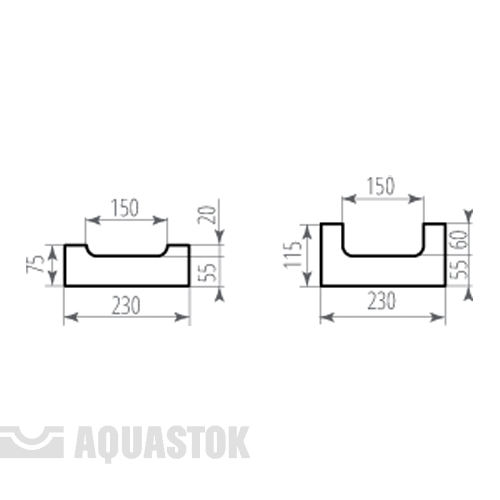

Чертежи NORMA DN150 Тип 2
Документация

Бесплатно проектируем водоотвод от
1 000 м2

Классы нагрузки

  • Class A15 (15кН/1,5т)

    Пешеходные зоны дач, коттеджей, дворов, велосипедные дорожки и т.п.

    A15

  • Class B125 (125кН/12,5т)

    Гаражи для легкового транспорта, скверы, парки и т.п.

    B125

  • Class C250 (250кН/25т)

    Дороги с малой интенсивностью движения, парковки для легкового транспорта и т.п.

    C250

Характеристики:

Лоток в комплекте с бетонными крышками/решетками (E600) может использоваться в зонах с классом нагрузки до E600. Паз на стыке лотков для герметизации. Возможно исполнение продольного паза для установки резинового шнура. Длина лотка - 1000 мм.

ДОПОЛНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ

Артикул:
21503
Размеры:
1000x212x255

Модификации и характеристики

Наименование Ширина, мм Высота вход/выход, мм Гидравлическая высота Вес, кг Класс нагрузки Артикул
ЛВБ Norma 150 №0/3 тип 2 230 115/115 60 33,6 A15-C250 2015410
ЛВБ Norma 150 №0/2 тип 2 230 95/95 40 29,0 A15-C250 2015405
ЛВБ Norma 150 №0/1 тип 2 230 75/75 20 25,0 A15-C250 2015400

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ








Герметик



































																				Оставить заявку



Телефоны офиса:

+7 (861) 279-61-37, +7 (861) 279-61-38








Документация


Бесплатно проектируем водоотвод от
1 000 м2













Характеристики:






  • Однокомпонентный силан-модифицированный полимер в основе герметика для швов между лотками, а также между бетонной обоймой и покрытием образует пленку за 60 минут, процесс отвердения происходит под воздействием атмосферной влаги.
    •


  • Обладает хорошей адгезией к бетону и пластику, не требует дополнительной зачистки и грунтовки. Не содержит растворителей и запахов, безопасен для воды.
    •


  • Выдерживает подвижки шва на 25%, т.е. выполняет роль эластичной мембраны, которая обеспечивает герметизацию даже под воздействием температурных расширений, подвижности почты, в условиях неравномерности монтажа, тепловых деформаций и т.д.
    •


  • Возможность эксплуатации в температурном режиме от -40 до + 90°С.
    •






Особенность: герметизация швов необходима для надежной работы системы водоотвода в течение длительного срока эксплуатации, сопоставимого со сроком службы основного объекта.



















«SB DN150» 1 вход

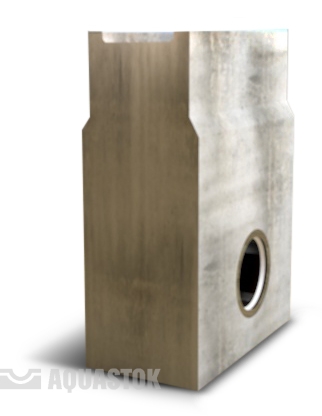

																			Пескоуловитель «Standart Beton DN150» 1 вход










																				Оставить заявку



Телефоны офиса:

+7 (861) 279-61-37, +7 (861) 279-61-38








Документация


Бесплатно проектируем водоотвод от
1 000 м2













ДОПОЛНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ




Артикул:


11561






Размеры:


510x685x260



















«SB DN150» 2 входа

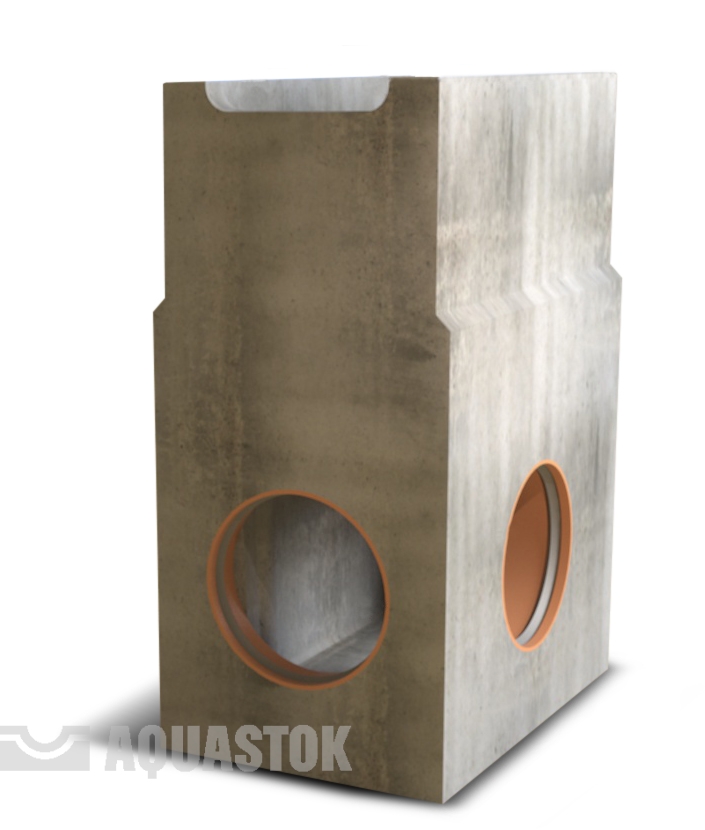

																			Пескоуловитель «Standart Beton DN150» 2 входа










																				Оставить заявку



Телефоны офиса:

+7 (861) 279-61-37, +7 (861) 279-61-38








Документация


Бесплатно проектируем водоотвод от
1 000 м2













ДОПОЛНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ




Артикул:


11562






Размеры:


510x685x260



















Водоотводная решётка стальная щелевая РШО, РШН Norma DN150 оцинкованная, нержавеющая




























































																				Оставить заявку



Телефоны офиса:

+7 (861) 279-61-37, +7 (861) 279-61-38








Чертежи Водоотводная решётка стальная щелевая РШО, РШН Norma DN150 оцинкованная, нержавеющая




Документация


Бесплатно проектируем водоотвод от
1 000 м2













Характеристики:


Применяется для пешеходных зон, частных
домовладений без наезда транспорта и т.п.








ДОПОЛНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ




Артикул:


31541А






Размеры:


1000x197x21










Основные преимущества:


Особенность: невысокая стоимость оцинкованной решетки обеспечивает широкое использование в сегменте эконом-класса. Наличие посадочных мест под винт для крепления фиксаторами.












Модификации и характеристики

















																									Наименование
																									Ширина, мм
																									Высота, мм
																									Материал
																									Вес, кг
																									Класс нагрузки
																									Артикул






																													DN150
																													197
																													22
																													Оцинкованная сталь
																													2,8
																													A15
																													31541А




																													DN150
																													197
																													22
																													Нержавеющая сталь (AISI 440)
																													2,8
																													A15
																													31542А
























  • Лоток в комплекте с бетонными крышками/решетками (E600) может использоваться в зонах с классом нагрузки до E600.
    •


  • Паз на стыке лотков для герметизации.
    •


  • Возможно исполнение продольного паза для установки резинового шнура.
    •


  • Длина лотка - 1000 мм.
    •

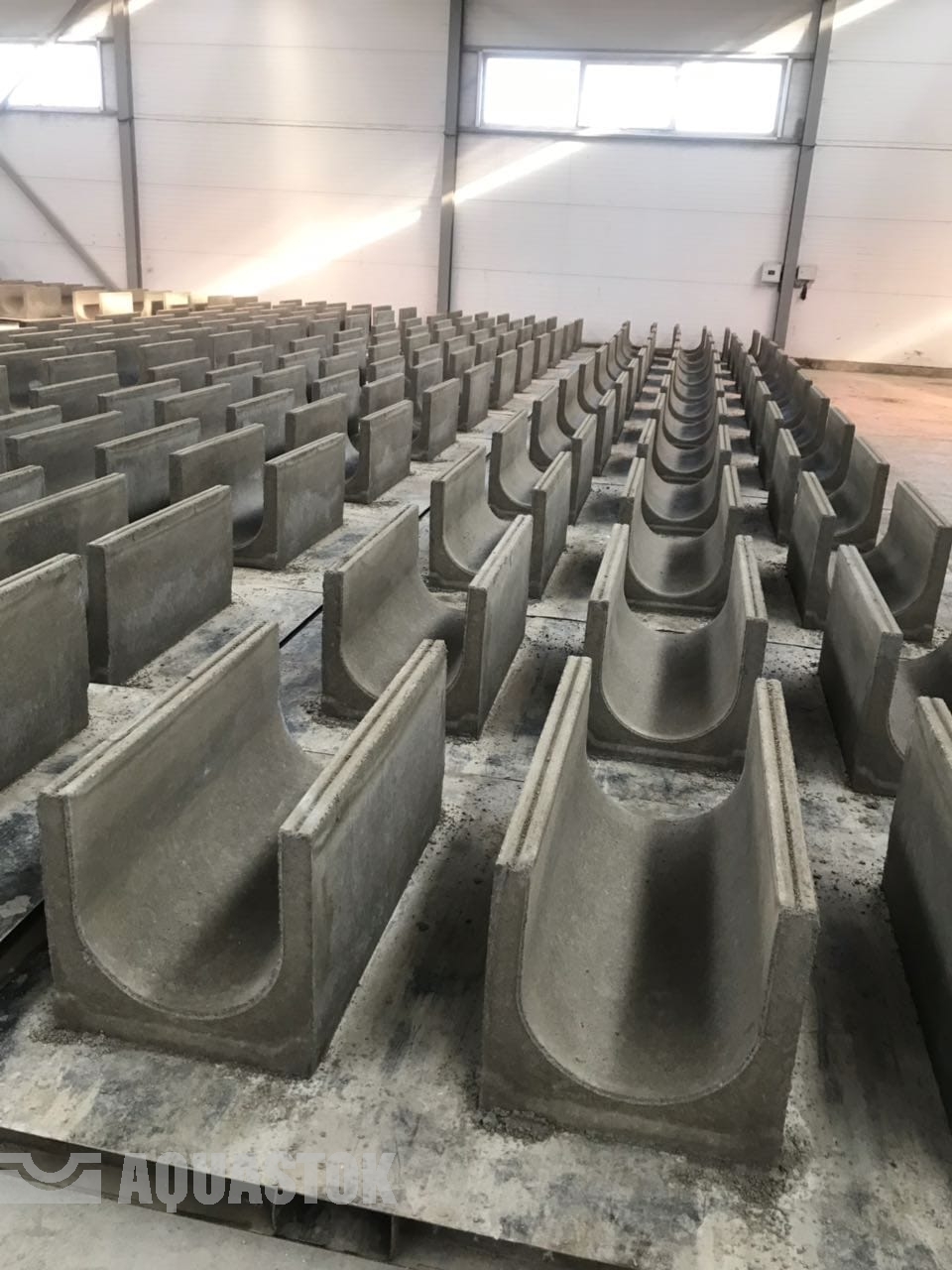

Тип 1 - U-образное сечение лотка. Исполнение лотка с уклоном, имеет большую высоту и утол- щенные стенки по сравнению с Тип 3.



Тип 2 - П-образное сечение лотка.
