Бетонные лотки Optima DN200

Главная /

Каталог /

Лотки водоотводные бетонные /

СЕРИЯ «OPTIMA» /

DN200 /

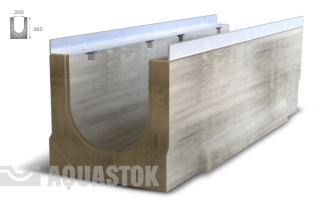

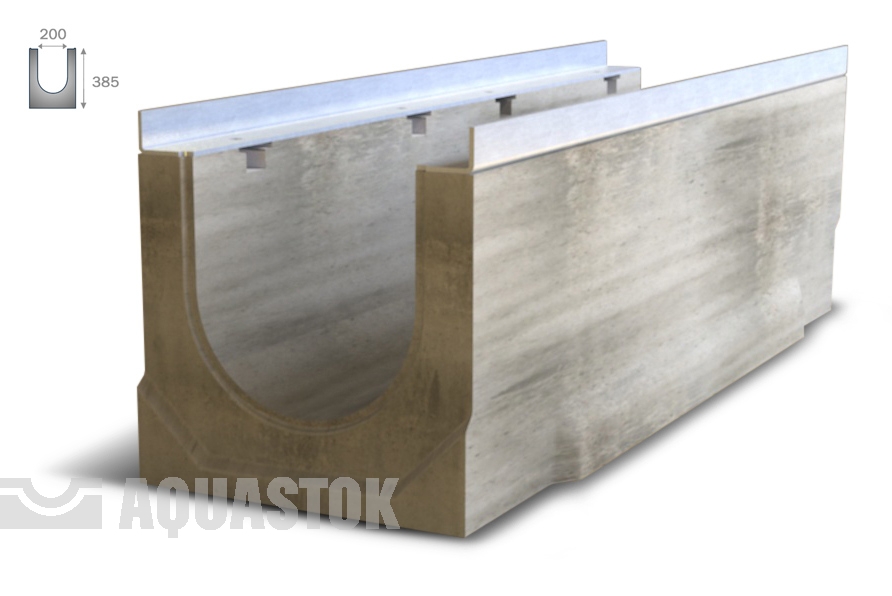

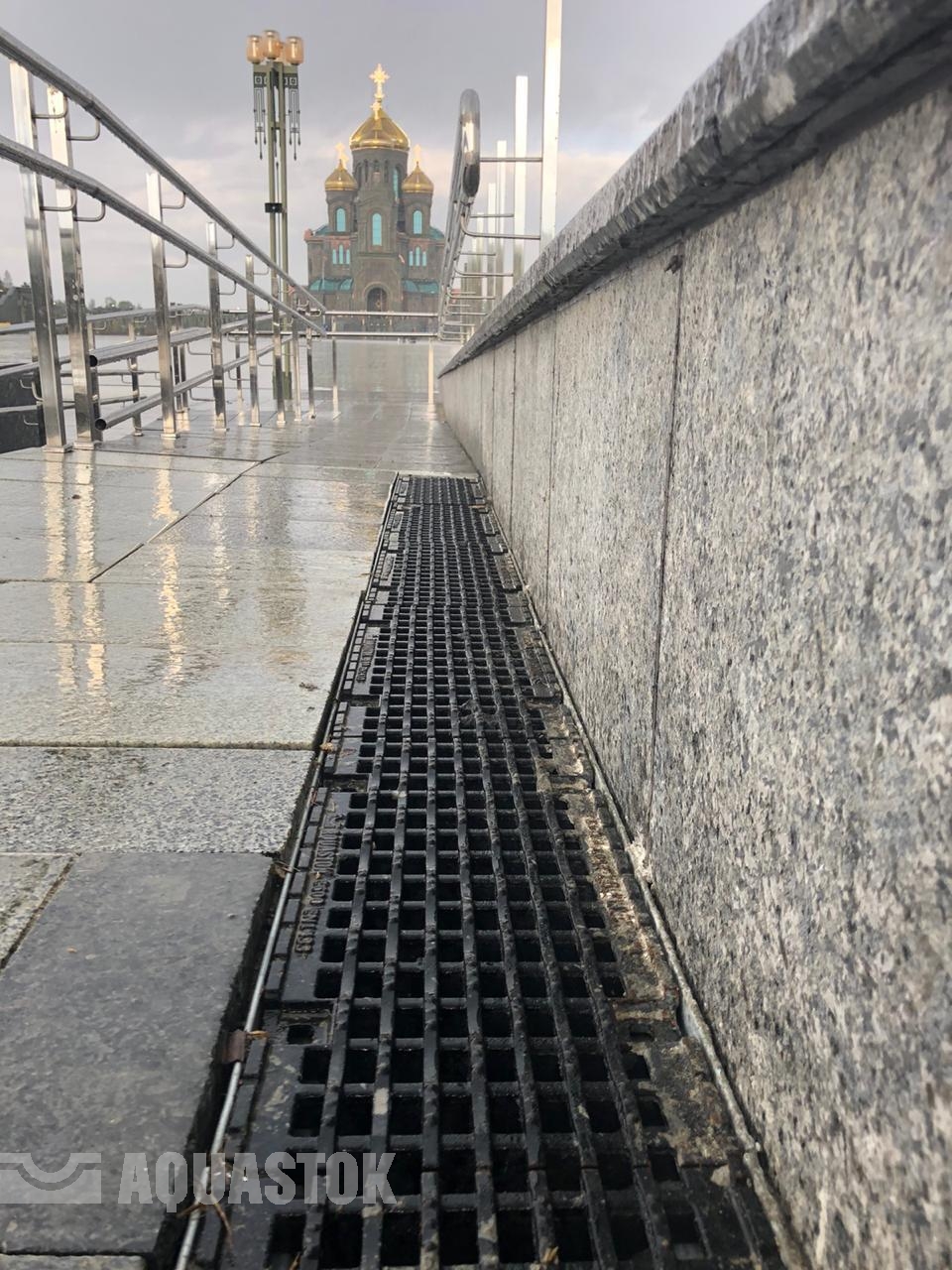

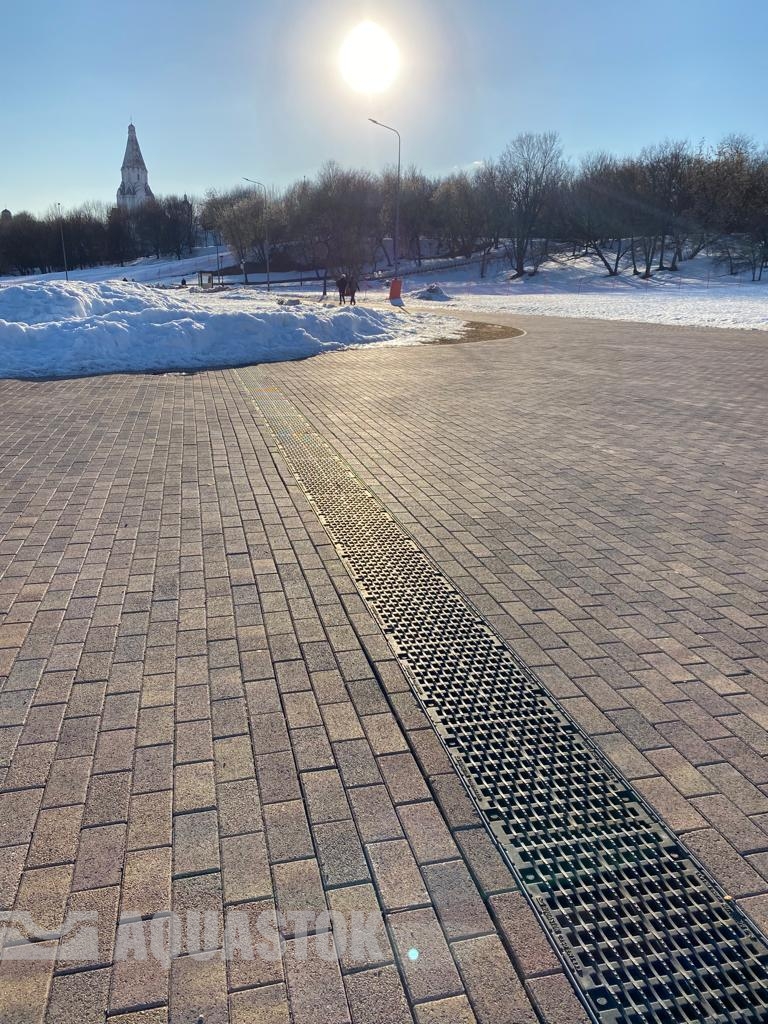

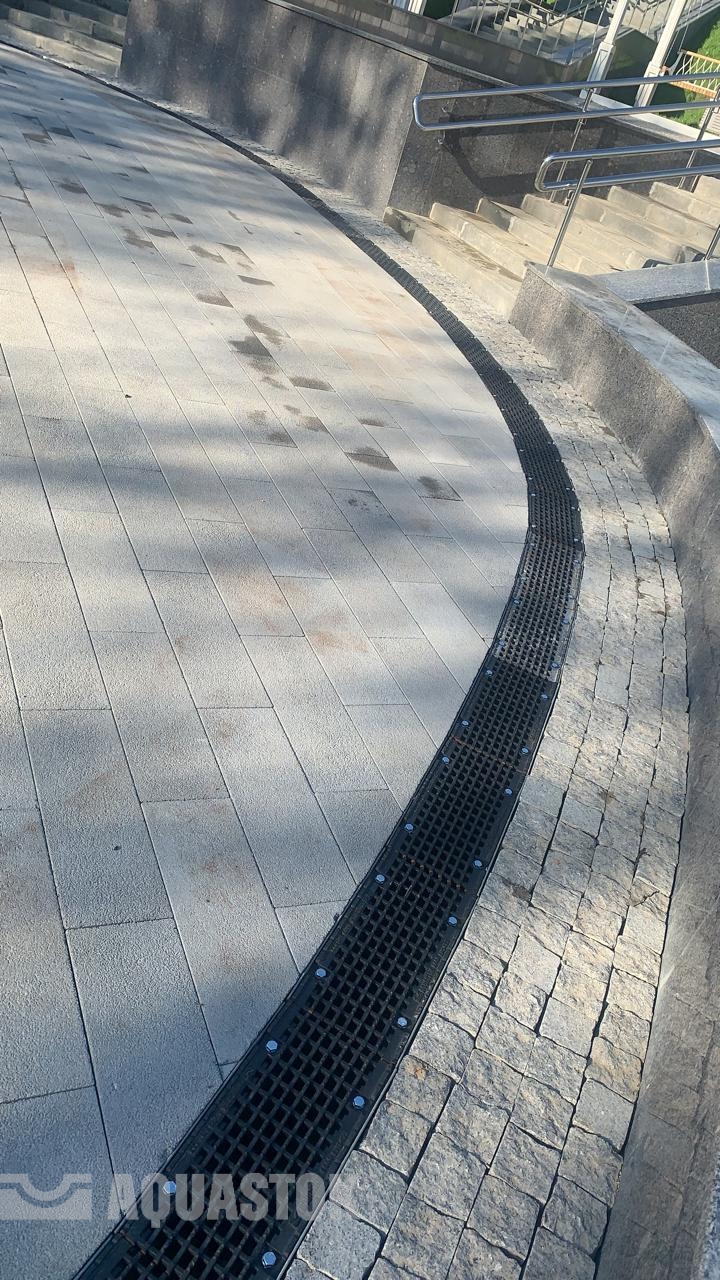

Лотки водоотводные бетонные (ЛВБ) OPTIMA DN200 Тип 1

Тип 1

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38

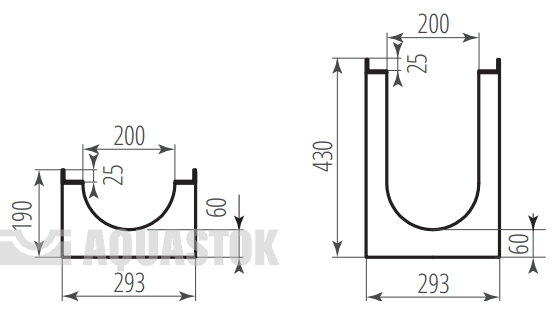

Чертежи Лотки водоотводные бетонные (ЛВБ) OPTIMA DN200 Тип 1

Документация

Бесплатно проектируем водоотвод от
1 000 м2

Классы нагрузки

Class A15 (15кН/1,5т)

Пешеходные зоны дач, коттеджей, дворов, велосипедные дорожки и т.п.

A15
Class B125 (125кН/12,5т)

Гаражи для легкового транспорта, скверы, парки и т.п.

B125
Class C250 (250кН/25т)

Дороги с малой интенсивностью движения, парковки для легкового транспорта и т.п.

C250
Class D400 (400кН/40т)

Обочины дорог с высокой интенсивностью движения, АЗС, стоянки и гаражи, промышленные зоны и т.п.

D400
Class E600 (600кН/60т)

Зоны высокой нагрузки промышленных предприятий, железных дорог, логистических центров, автомагистралей и т.п.

E600
Class F900 (900кН/90т)

Зоны особо высокой нагрузки. Грузовые терминалы: порты, причалы, аэропорты и т.п.

F900

Модификации и характеристики

Тип 1 Без уклона

Наименование	Ширина, мм	Высота вход/выход, мм	Гидравлическая высота	Вес, кг	Класс нагрузки	Артикул
ЛВБ Optima 200 №0/1	290	190/190	105	85,9	A15-F900	2220250
ЛВБ Optima 200 №0/2	290	230/230	145	91,9	A15-F900	2220260
ЛВБ Optima 200 №0/3	290	270/270	185	97,9	A15-F900	2220270
ЛВБ Optima 200 №0/0	290	310/310	225	103,9	A15-F900	2220200
ЛВБ Optima 200 №5/0	290	335/335	250	109,9	A15-F900	2220205
ЛВБ Optima 200 №10/0	290	360/360	275	115,9	A15-F900	2220210
ЛВБ Optima 200 №15/0	290	385/385	300	121,9	A15-F900	2220215
ЛВБ Optima 200 №20/0	290	410/410	325	127,9	A15-F900	2220220
ЛВБ Optima 200 №20/1	290	430/430	345	132,7	A15-F900	2220225

С уклоном 0,5%

Наименование	Ширина, мм	Высота вход/выход, мм	Гидравлическая высота	Вес, кг	Класс нагрузки	Артикул
ЛВБ Optima 200 №1	290	310/315	230	105,1	A15-F900	2220101
ЛВБ Optima 200 №2	290	315/320	235	106,3	A15-F900	2220102
ЛВБ Optima 200 №3	290	320/325	240	107,5	A15-F900	2220103
ЛВБ Optima 200 №4	290	325/330	245	108,7	A15-F900	2220104
ЛВБ Optima 200 №5	290	330/335	250	109,9	A15-F900	2220105
ЛВБ Optima 200 №6	290	335/340	255	111,1	A15-F900	2220106
ЛВБ Optima 200 №7	290	340/345	260	112,3	A15-F900	2220107
ЛВБ Optima 200 №8	290	345/350	265	113,5	A15-F900	2220108
ЛВБ Optima 200 №9	290	350/355	270	114,7	A15-F900	2220109
ЛВБ Optima 200 №10	290	355/360	275	115,9	A15-F900	2220110
ЛВБ Optima 200 №11	290	360/365	280	117,1	A15-F900	2220111
ЛВБ Optima 200 №12	290	365/370	285	118,3	A15-F900	2220112
ЛВБ Optima 200 №13	290	370/375	290	119,5	A15-F900	2220113
ЛВБ Optima 200 №14	290	375/380	295	120,7	A15-F900	2220114
ЛВБ Optima 200 №15	290	380/385	300	121,9	A15-F900	2220115
ЛВБ Optima 200 №16	290	385/390	305	123,1	A15-F900	2220116
ЛВБ Optima 200 №17	290	390/395	310	124,3	A15-F900	2220117
ЛВБ Optima 200 №18	290	395/400	315	125,5	A15-F900	2220118
ЛВБ Optima 200 №19	290	400/405	320	126,7	A15-F900	2220119
ЛВБ Optima 200 №20	290	405/410	325	127,9	A15-F900	2220120

Лотки водоотводные бетонные (ЛВБ) OPTIMA DN200 Тип 2

Тип 2

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38

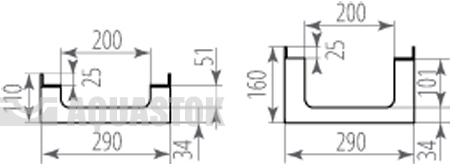

Чертежи Лотки водоотводные бетонные (ЛВБ) OPTIMA DN200 Тип 2

Документация

Бесплатно проектируем водоотвод от
1 000 м2

Классы нагрузки

Class A15 (15кН/1,5т)

Пешеходные зоны дач, коттеджей, дворов, велосипедные дорожки и т.п.

A15
Class B125 (125кН/12,5т)

Гаражи для легкового транспорта, скверы, парки и т.п.

B125
Class C250 (250кН/25т)

Дороги с малой интенсивностью движения, парковки для легкового транспорта и т.п.

C250
Class D400 (400кН/40т)

Обочины дорог с высокой интенсивностью движения, АЗС, стоянки и гаражи, промышленные зоны и т.п.

D400
Class E600 (600кН/60т)

Зоны высокой нагрузки промышленных предприятий, железных дорог, логистических центров, автомагистралей и т.п.

E600
Class F900 (900кН/90т)

Зоны особо высокой нагрузки. Грузовые терминалы: порты, причалы, аэропорты и т.п.

F900

Характеристики:

Борта лотка усилены стальной оцинкованной планкой толщиной 4 мм. Паз на стыке лотков для герметизации. Длина лотка - 1000 мм. Вставка Лотки с пропитывающими составами (полимеризованные) изготавливающиеся по спец заказу

Комплектация:

2 решетки или крышки на лоток, фиксация каждой осуществляется 4 болтами. Сменный резьбовой блок в лотке.

Модификации и характеристики

Наименование	Ширина, мм	Высота вход/выход, мм	Гидравлическая высота	Вес, кг	Класс нагрузки	Артикул
ЛВБ Optima 200 №0/1 тип 2	290	110/110	51	38,9	A15-F900	2220400
ЛВБ Optima 200 №0/2 тип 2	290	130/130	71	42,9	A15-F900	2220405
ЛВБ Optima 200 №0/3 тип 2	290	150/150	91	46,9	A15-F900	2220410
ЛВБ Optima 200 №0/4 тип 2	290	170/170	101	50,9	A15-F900	2220415

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ

Пескоуловители бетонные (ПБ) OPTIMA одно-, многосекционные

Оставить заявку

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38

Чертежи Пескоуловители бетонные (ПБ) OPTIMA одно-, многосекционные

Документация

Бесплатно проектируем водоотвод от
1 000 м2

Характеристики:

Пескоуловители содержат корзину для сбора мусора, не допуская его попадания в систему трубопроводов, а также муфту с резиновым кольцом, служащую для герметичного подключения системы лотков к трубной системе канализации. Муфта может размещаться с любого торца, по желанию заказчика. Сменный резьбовой блок в дождеприемнике. Фиксация каждой решетки осуществляется болтами.

Модификации и характеристики

Односекционные

Наименование	Высота, мм	Длина, мм	Вес, кг	Класс нагрузки	Артикул
ПБ Optima 100	520	500	56,0	A15-C250	2610311
ПБ Optima 150	700	500	114,0	A15-C250	2615311
ПБ Optima 200	750	500	145,0	A15-C250	2620311
ПБ Optima 500	1000	500	620	A15-F900	2650311

Многосекционные

Наименование	Высота, мм	Длина, мм	Вес, кг	Класс нагрузки	Артикул
ПБ Optima 300 верх	680	500	134	A15-C250	2630321
ПБ Optima 300 середина	600	500	141	A15-C250	2630331
ПБ Optima 300 низ	600	500	158	A15-C250	2630341
ПБ Optima 400 верх	680	1000	153	A15-C250	2640321
ПБ Optima 400 середина	650	1000	172	A15-C250	2640331
ПБ Optima 400 низ	650	500	184	A15-C250	2640341
ПБ Optima 500 верх	1000	500	524	A15-C250	2650321
ПБ Optima 500 низ	1000	500	688	A15-C250	2650341

Герметик

Оставить заявку

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38

Документация

Бесплатно проектируем водоотвод от
1 000 м2

Характеристики:

Однокомпонентный силан-модифицированный полимер в основе герметика для швов между лотками, а также между бетонной обоймой и покрытием образует пленку за 60 минут, процесс отвердения происходит под воздействием атмосферной влаги.
Обладает хорошей адгезией к бетону и пластику, не требует дополнительной зачистки и грунтовки. Не содержит растворителей и запахов, безопасен для воды.
Выдерживает подвижки шва на 25%, т.е. выполняет роль эластичной мембраны, которая обеспечивает герметизацию даже под воздействием температурных расширений, подвижности почты, в условиях неравномерности монтажа, тепловых деформаций и т.д.
Возможность эксплуатации в температурном режиме от -40 до + 90°С.

Особенность: герметизация швов необходима для надежной работы системы водоотвода в течение длительного срока эксплуатации, сопоставимого со сроком службы основного объекта.

Заглушки для бетонных лотков OPTIMA DN100-500

Оставить заявку

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38

Документация

Бесплатно проектируем водоотвод от
1 000 м2

Модификации и характеристики

Наименование	Артикул
Заглушка Optima 100 №0/1……20	94103 01…20
Заглушка Optima 150 №0/1……20	94153 01…20
Заглушка Optima 200 №0/1……20	94203 01…20
Заглушка Optima 300 №0/1……20	94303 01…20
Заглушка Optima 400 №0/1……20	94403 01…20
Заглушка Optima 500 №0/1……20	94503 01…20

Крышки чугунные для лотков OPTIMA и PROFI PLASTIK DN200-500

Оставить заявку

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38

Документация

Бесплатно проектируем водоотвод от
1 000 м2

Модификации и характеристики

КЧ Optima 200

Наименование	Ширина, мм	Вес, кг	Класс нагрузки	Артикул
КЧ Optima 200 E600	280	14,5	A15-E600	33106010

КЧ Optima 300

Наименование	Ширина, мм	Вес, кг	Класс нагрузки	Артикул
КЧ Optima 300 E600	400	32,0	A15-E600	33156010

КЧ Optima 400

Наименование	Ширина, мм	Вес, кг	Класс нагрузки	Артикул
КЧ Optima 400 E600	510	45	A15-E600	33206010

КЧ Optima 500

Наименование	Ширина, мм	Вес, кг	Класс нагрузки	Артикул
КЧ Optima 500 E600	630	56	A15-E600	33306010

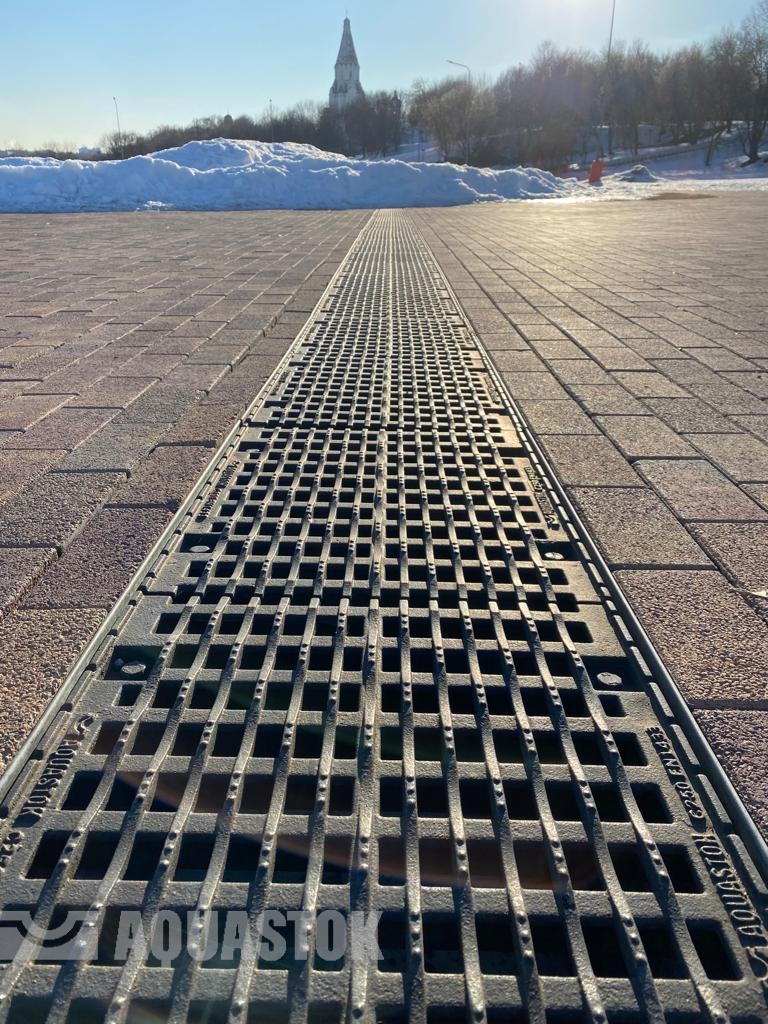

Решетки чугунные ячеистые «Волна» для лотков OPTIMA DN100-500

Оставить заявку

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38

Документация

Бесплатно проектируем водоотвод от
1 000 м2

Характеристики:

Класс нагрузки:

три варианта исполнения:

С 250, Е 600, F 900.

Материал решетки: высокопрочный чугун ВЧ50.

Фиксация решетки к бетонному лотку осуществляется 4 болтами, на лоток устанавливается 2 решетки длиной по 500 мм.

Дизайн решетки Aquastok - «Волна».

Модификации и характеристики

РЧ Optima 100

Наименование	Ширина, мм	Длина, мм	Вес, кг	Класс нагрузки	Артикул
РЧ Optima 100 C250	155	500	3,5	A15-C250	3210605
РЧ Optima 100 D400	155	500	3,8	A15-D400	3210606
РЧ Optima 100 E600	155	500	4,5	A15-E600	3210610
РЧ Optima 100 F900	155	500	8	A15-F900	3210615

РЧ Optima 150

Наименование	Ширина, мм	Длина, мм	Вес, кг	Класс нагрузки	Артикул
РЧ Optima 150 C250	218	500	6	A15-C250	3215605
РЧ Optima 150 D400	218	500	5,8	A15-D400	3215606
РЧ Optima 150 E600	218	500	8	A15-E600	3215610
РЧ Optima 150 F900	218	500	13	A15-F900	3215615

РЧ Optima 200

Наименование	Ширина, мм	Длина, мм	Вес, кг	Класс нагрузки	Артикул
РЧ Optima 200 C250	280	500	7	A15-C250	3220605
РЧ Optima 200 D400	280	500	7,5	A15-D400	3220606
РЧ Optima 200 E600	280	500	11	A15-E600	3220610
РЧ Optima 200 F900	280	500	17	A15-F900	3220615
РЧЯ Optima 200 МГН D400	280	500	7,5	A15-D400

РЧ Optima 300

Наименование	Ширина, мм	Длина, мм	Вес, кг	Класс нагрузки	Артикул
РЧ Optima 300 C250	400	500	17	A15-C250	3230605
РЧ Optima 300 D400	400	500	15,8	A15-D400	3230606
РЧ Optima 300 E600	400	500	22	A15-E600	3230610
РЧ Optima 300 F900	400	500	26	A15-F900	3230615

РЧ Optima 400

Наименование	Ширина, мм	Длина, мм	Вес, кг	Класс нагрузки	Артикул
РЧ Optima 400 C250	510	500	27	A15-C250	3240605
РЧ Optima 400 D400	510	500	23	A15-D400	3240606
РЧ Optima 400 E600	510	500	36	A15-E600	3240610
РЧ Optima 400 F900	510	500	45	A15-F900	3240615

РЧ Optima 500

Наименование	Ширина, мм	Длина, мм	Вес, кг	Класс нагрузки	Артикул
РЧ Optima 500 C250	630	500	32	A15-C250	3250605
РЧ Optima 500 D400	630	500	32,4	A15-D400	3250606
РЧ Optima 500 E600	630	500	45	A15-E600	3250610
РЧ Optima 500 F900	630	500	55	A15-F900	3250615

Насадки щелевые

Оставить заявку

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38

Документация

Бесплатно проектируем водоотвод от
1 000 м2

Характеристики:

Класс нагрузки:

четыре варианта исполнения:

A 15, С 250, D 400, Е 600.

Материал насадки: Оцинкованная сталь.

Фиксация насадки к бетонному лотку осуществляется 4 болтами, на лоток устанавливается 1 насадка длиной по 1000 мм.

Модификации и характеристики

Наименование	Ширина, мм	Высота, мм	Длина, мм	Вес, кг	Класс нагрузки
Насадка щелевая симметричная DN200	278	139	1000	19,52	A15-D400
Насадка щелевая асимметричная DN200	278	139	1000	17,22	A15-D400
Насадка щелевая симметричная ревизионная DN200	280	139	500	24,4	A15-D400
Насадка щелевая асимметричная ревизионная DN200	280	139	500	17,7	A15-D400
