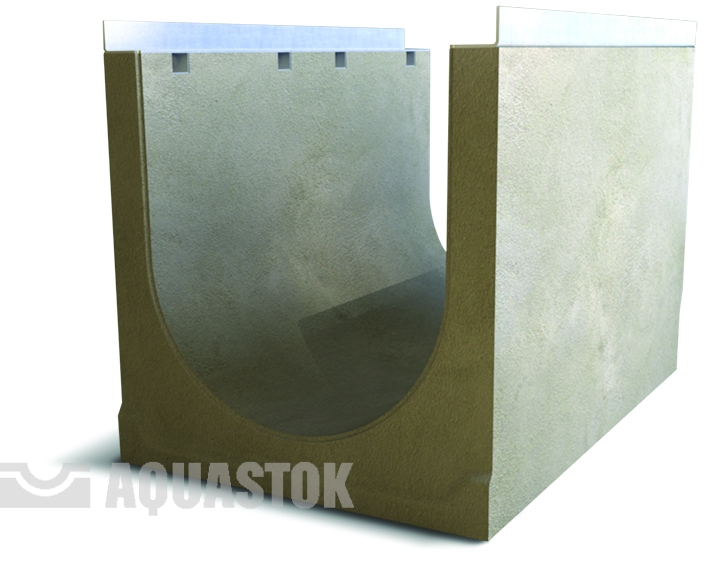

Лотки водоотводные бетонные (ЛВБ) OPTIMA DN500

Оставить заявку

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38

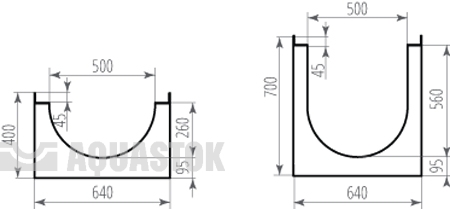

Чертежи Лотки водоотводные бетонные (ЛВБ) OPTIMA DN500

Документация

Бесплатно проектируем водоотвод от
1 000 м2

Классы нагрузки

Class A15 (15кН/1,5т)

Пешеходные зоны дач, коттеджей, дворов, велосипедные дорожки и т.п.

A15
Class B125 (125кН/12,5т)

Гаражи для легкового транспорта, скверы, парки и т.п.

B125
Class C250 (250кН/25т)

Дороги с малой интенсивностью движения, парковки для легкового транспорта и т.п.

C250
Class D400 (400кН/40т)

Обочины дорог с высокой интенсивностью движения, АЗС, стоянки и гаражи, промышленные зоны и т.п.

D400
Class E600 (600кН/60т)

Зоны высокой нагрузки промышленных предприятий, железных дорог, логистических центров, автомагистралей и т.п.

E600
Class F900 (900кН/90т)

Зоны особо высокой нагрузки. Грузовые терминалы: порты, причалы, аэропорты и т.п.

F900

Характеристики:

Борта лотка усилены стальной оцинкованной планкой толщиной 4 мм. Паз на стыке лотков для герметизации. Длина лотка - 1000 мм.

Комплектация:

2 решетки или крышки на лоток, фиксация каждой осуществляется 4 болтами. Сменный резьбовой блок в лотке.

Модификации и характеристики

Без уклона

Наименование	Ширина, мм	Высота вход/выход, мм	Гидравлическая высота	Вес, кг	Класс нагрузки	Артикул
ЛВБ Optima 500 №0/1	640	400/400	260	307,1	A15-F900	2250260
ЛВБ Optima 500 №0/0	640	450/450	310	325,8	A15-F900	2250200
ЛВБ Optima 500 №5/0	640	475/475	335	335,1	A15-F900	2250205
ЛВБ Optima 500 №10/0	640	500/500	360	344,5	A15-F900	2250210
ЛВБ Optima 500 №15/0	640	525/525	385	353,9	A15-F900	2250215
ЛВБ Optima 500 №20/0	640	550/550	410	363,2	A15-F900	2250220
ЛВБ Optima 500 №20/1	640	600/600	460	372,6	A15-F900	2250230
ЛВБ Optima 500 №20/2	640	650/650	510	391,3	A15-F900	2250240
ЛВБ Optima 500 №203	640	700/700	560	410,0	A15-F900	2250250

С уклоном 0,5%

Наименование	Ширина, мм	Высота вход/выход, мм	Гидравлическая высота	Вес, кг	Класс нагрузки	Артикул
ЛВБ Optima 500 №1	640	450/455	315	327,7	A15-F900	2250101
ЛВБ Optima 500 №2	640	455/460	320	329,5	A15-F900	2250102
ЛВБ Optima 500 №3	640	460/465	325	331,4	A15-F900	2250103
ЛВБ Optima 500 №4	640	465/470	330	333,3	A15-F900	2250104
ЛВБ Optima 500 №5	640	470/475	335	335,1	A15-F900	2250105
ЛВБ Optima 500 №6	640	475/480	340	337,0	A15-F900	2250106
ЛВБ Optima 500 №7	640	480/485	345	338,9	A15-F900	2250107
ЛВБ Optima 500 №8	640	485/490	350	340,8	A15-F900	2250108
ЛВБ Optima 500 №9	640	490/495	355	342,6	A15-F900	2250109
ЛВБ Optima 500 №10	640	495/500	360	344,5	A15-F900	2250110
ЛВБ Optima 500 №11	640	500/505	365	346,4	A15-F900	2250111
ЛВБ Optima 500 №12	640	505/510	370	348,2	A15-F900	2250112
ЛВБ Optima 500 №13	640	510/515	375	350,1	A15-F900	2250113
ЛВБ Optima 500 №14	640	515/520	380	352,0	A15-F900	2250114
ЛВБ Optima 500 №15	640	520/525	385	353,9	A15-F900	2250115
ЛВБ Optima 500 №16	640	525/530	390	355,7	A15-F900	2250116
ЛВБ Optima 500 №17	640	530/535	395	357,6	A15-F900	2250117
ЛВБ Optima 500 №18	640	535/540	400	359,5	A15-F900	2250118
ЛВБ Optima 500 №19	640	540/545	405	361,3	A15-F900	2250119
ЛВБ Optima 500 №20	640	545/550	410	363,2	A15-F900	2250120

Оставить заявку

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ

Пескоуловители бетонные (ПБ) OPTIMA одно-, многосекционные

Оставить заявку

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38

Чертежи Пескоуловители бетонные (ПБ) OPTIMA одно-, многосекционные

Документация

Бесплатно проектируем водоотвод от
1 000 м2

Характеристики:

Пескоуловители содержат корзину для сбора мусора, не допуская его попадания в систему трубопроводов, а также муфту с резиновым кольцом, служащую для герметичного подключения системы лотков к трубной системе канализации. Муфта может размещаться с любого торца, по желанию заказчика. Сменный резьбовой блок в дождеприемнике. Фиксация каждой решетки осуществляется болтами.

Модификации и характеристики

Односекционные

Наименование	Высота, мм	Длина, мм	Вес, кг	Класс нагрузки	Артикул
ПБ Optima 100	520	500	56,0	A15-C250	2610311
ПБ Optima 150	700	500	114,0	A15-C250	2615311
ПБ Optima 200	750	500	145,0	A15-C250	2620311
ПБ Optima 500	1000	500	620	A15-F900	2650311

Многосекционные

Наименование	Высота, мм	Длина, мм	Вес, кг	Класс нагрузки	Артикул
ПБ Optima 300 верх	680	500	134	A15-C250	2630321
ПБ Optima 300 середина	600	500	141	A15-C250	2630331
ПБ Optima 300 низ	600	500	158	A15-C250	2630341
ПБ Optima 400 верх	680	1000	153	A15-C250	2640321
ПБ Optima 400 середина	650	1000	172	A15-C250	2640331
ПБ Optima 400 низ	650	500	184	A15-C250	2640341
ПБ Optima 500 верх	1000	500	524	A15-C250	2650321
ПБ Optima 500 низ	1000	500	688	A15-C250	2650341

Оставить заявку

Герметик

Оставить заявку

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38

Документация

Бесплатно проектируем водоотвод от
1 000 м2

Характеристики:

Однокомпонентный силан-модифицированный полимер в основе герметика для швов между лотками, а также между бетонной обоймой и покрытием образует пленку за 60 минут, процесс отвердения происходит под воздействием атмосферной влаги.
Обладает хорошей адгезией к бетону и пластику, не требует дополнительной зачистки и грунтовки. Не содержит растворителей и запахов, безопасен для воды.
Выдерживает подвижки шва на 25%, т.е. выполняет роль эластичной мембраны, которая обеспечивает герметизацию даже под воздействием температурных расширений, подвижности почты, в условиях неравномерности монтажа, тепловых деформаций и т.д.
Возможность эксплуатации в температурном режиме от -40 до + 90°С.

Особенность: герметизация швов необходима для надежной работы системы водоотвода в течение длительного срока эксплуатации, сопоставимого со сроком службы основного объекта.

Заглушки для бетонных лотков OPTIMA DN100-500

Оставить заявку

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38

Документация

Бесплатно проектируем водоотвод от
1 000 м2

Модификации и характеристики

Наименование	Артикул
Заглушка Optima 100 №0/1……20	94103 01…20
Заглушка Optima 150 №0/1……20	94153 01…20
Заглушка Optima 200 №0/1……20	94203 01…20
Заглушка Optima 300 №0/1……20	94303 01…20
Заглушка Optima 400 №0/1……20	94403 01…20
Заглушка Optima 500 №0/1……20	94503 01…20

Оставить заявку

Крышки чугунные для лотков OPTIMA и PROFI PLASTIK DN200-500

Оставить заявку

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38

Документация

Бесплатно проектируем водоотвод от
1 000 м2

Модификации и характеристики

КЧ Optima 200

Наименование	Ширина, мм	Вес, кг	Класс нагрузки	Артикул
КЧ Optima 200 E600	280	14,5	A15-E600	33106010

КЧ Optima 300

Наименование	Ширина, мм	Вес, кг	Класс нагрузки	Артикул
КЧ Optima 300 E600	400	32,0	A15-E600	33156010

КЧ Optima 400

Наименование	Ширина, мм	Вес, кг	Класс нагрузки	Артикул
КЧ Optima 400 E600	510	45	A15-E600	33206010

КЧ Optima 500

Наименование	Ширина, мм	Вес, кг	Класс нагрузки	Артикул
КЧ Optima 500 E600	630	56	A15-E600	33306010

Оставить заявку

Решетки чугунные ячеистые «Волна» для лотков OPTIMA DN100-500

Оставить заявку

Телефоны офиса:
+7 (861) 279-61-37, +7 (861) 279-61-38

Документация

Бесплатно проектируем водоотвод от
1 000 м2

Характеристики:

Класс нагрузки:

три варианта исполнения:

С 250, Е 600, F 900.

Материал решетки: высокопрочный чугун ВЧ50.

Фиксация решетки к бетонному лотку осуществляется 4 болтами, на лоток устанавливается 2 решетки длиной по 500 мм.

Дизайн решетки Aquastok - «Волна».

Модификации и характеристики

РЧ Optima 100

Наименование	Ширина, мм	Длина, мм	Вес, кг	Класс нагрузки	Артикул
РЧ Optima 100 C250	155	500	3,5	A15-C250	3210605
РЧ Optima 100 D400	155	500	3,8	A15-D400	3210606
РЧ Optima 100 E600	155	500	4,5	A15-E600	3210610
РЧ Optima 100 F900	155	500	8	A15-F900	3210615

РЧ Optima 150

Наименование	Ширина, мм	Длина, мм	Вес, кг	Класс нагрузки	Артикул
РЧ Optima 150 C250	218	500	6	A15-C250	3215605
РЧ Optima 150 D400	218	500	5,8	A15-D400	3215606
РЧ Optima 150 E600	218	500	8	A15-E600	3215610
РЧ Optima 150 F900	218	500	13	A15-F900	3215615

РЧ Optima 200

Наименование	Ширина, мм	Длина, мм	Вес, кг	Класс нагрузки	Артикул
РЧ Optima 200 C250	280	500	7	A15-C250	3220605
РЧ Optima 200 D400	280	500	7,5	A15-D400	3220606
РЧ Optima 200 E600	280	500	11	A15-E600	3220610
РЧ Optima 200 F900	280	500	17	A15-F900	3220615
РЧЯ Optima 200 МГН D400	280	500	7,5	A15-D400

РЧ Optima 300

Наименование	Ширина, мм	Длина, мм	Вес, кг	Класс нагрузки	Артикул
РЧ Optima 300 C250	400	500	17	A15-C250	3230605
РЧ Optima 300 D400	400	500	15,8	A15-C400	3230606
РЧ Optima 300 E600	400	500	22	A15-E600	3230610
РЧ Optima 300 F900	400	500	26	A15-F900	3230615

РЧ Optima 400

Наименование	Ширина, мм	Длина, мм	Вес, кг	Класс нагрузки	Артикул
РЧ Optima 400 C250	510	500	27	A15-C250	3240605
РЧ Optima 400 D400	510	500	23	A15-C400	3240606
РЧ Optima 400 E600	510	500	36	A15-E600	3240610
РЧ Optima 400 F900	510	500	45	A15-F900	3240615

РЧ Optima 500

Наименование	Ширина, мм	Длина, мм	Вес, кг	Класс нагрузки	Артикул
РЧ Optima 500 C250	630	500	32	A15-C250	3250605
РЧ Optima 500 D400	630	500	32,4	A15-C400	3250606
РЧ Optima 500 E600	630	500	45	A15-E600	3250610
РЧ Optima 500 F900	630	500	55	A15-F900	3250615
